《2025年同步练习册分层卷九年级物理全一册沪科版》

16. 将车钥匙插入电动自行车锁孔并顺时针旋转一下,电动自行车就通电了,但不会行驶。这个车钥匙其实就是一个开关,电动自行车前面的大灯与车把手上控制它的开关是串(选填“串”或“并”)联连接的。

答案： 开关　串

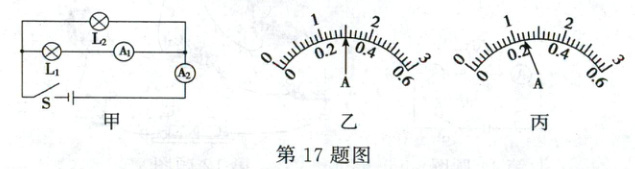

17. 如图甲所示的电路中,当开关 S 闭合后,电流表$ A_1 $的指针偏转如图乙所示,电流表$ A_2 $的指针偏转如图丙所示,则通过$ L_1 $的电流是0.3A,电流表$ A_2 $的示数是1.2A,通过$ L_2 $的电流是0.9A。

答案： 0.3　1.2　0.9

18. 如图所示的电路中,电源电压是 3 V,闭合开关 S 后,两灯泡均发光,电压表的示数是 1.4 V,此时灯泡$ L_1 $两端的电压是1.6V；一段时间后,两灯泡同时熄灭,电压表的示数变大,导致这种电路故障的原因可能是_________灯泡L₂开路。

答案： 1.6　灯泡L₂开路

19. (5 分)在“连接串联电路”的实验中,实验电路如图所示。
(1)在连接电路时,开关应该处于断开状态。
(2)开关闭合并且两灯都发光时,取下灯$ L_1,$可观察到灯$ L_2$不发光(选填“发光”或“不发光”)。
(3)开关闭合并且两灯都发光时,用导线将灯$ L_1 $两端连接起来,可观察到灯$ L_2$变亮(选填“变亮”“变暗”或“亮度不变”)。
(4)在串联电路中,开关控制整个电路中所有用电器是否工作。连接好电路后闭合开关,小慧发现灯$ L_1、$$L_2 $都不亮,她用手按一下灯$ L_1,$灯$ L_1、$$L_2 $仍然都不亮,按一下灯$ L_2,$两灯都亮,松开手两灯又都不亮,则故障可能是灯L₂与灯座接触不良(选填“灯$ L_1 $灯丝断了”“灯$ L_2 $灯丝断了”“灯$ L_1 $短路”或“灯$ L_2 $与灯座接触不良”)。

答案：
(1)断开　
(2)不发光　
(3)变亮　
(4)整个电路中所有用电器　灯L₂与灯座接触不良
