5. (4分)(2024·常州中考)某款电子垃圾桶可以将湿的厨余垃圾变干,作为动物饲料。将湿的厨余垃圾倒入垃圾桶,电路检测到桶内垃圾湿时,就吹风,吹风过程中:当桶内温度低时,吹热风;当桶内温度高时,吹冷风……直至垃圾变干,之后,整个电路结束工作。开关$S_{湿控}$在垃圾湿时闭合、干时断开;开关$S_{温控}$在桶内温度低($\leqslant 60 ^{\circ}C$)时闭合、温度高(＞$60 ^{\circ}C$)时断开。下列电路符合要求的是(B)
]
]
]
]

答案： B 解析:由题意知,当桶内温度低时,吹热风;当桶内温度高时,吹冷风,由此可知电热丝与电动机并联,开关S温控与电热丝在一条支路;垃圾变干整个电路结束工作,开关S总控在干路上。故B符合题意,A、C、D不符合题意。故选B。

6. (4分)实验小组为医院病房设计呼叫电路,在病人需要护理时,闭合床头开关,就能及时通知值班室里的护士,下列最合理的设计方案是(B)
]
]
]
]

答案： B

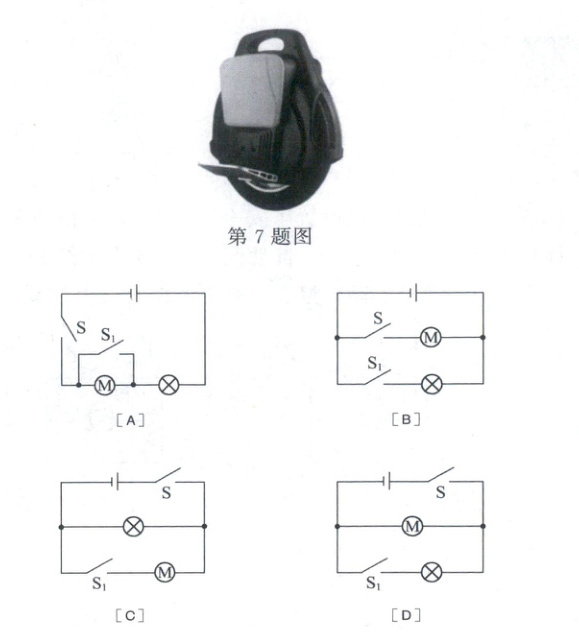

7. (5分)(2024·遂宁中考)图中的电动独轮车依靠电力驱动,低碳环保。当电源开关$S$闭合时指示灯亮起,独轮车处于待机状态,当人站在独轮车上时开关$S_{1}$自动闭合,电动机工作,独轮车才开始运动。下列电路设计符合上述要求的是(C)

答案： C 解析:由题意可知,当电源开关S闭合时指示灯先亮起,等人站在独轮车上开关S₁自动闭合,电动机才能启动,开始运动,这说明指示灯和电动机并联,开关S控制干路,开关S₁控制电动机,故C正确。故选C。
