3. (14分)小华在探究电流与电阻的关系时,器材有新干电池两节,5Ω、10Ω、20Ω的定值电阻各一个,规格为"20Ω 1A"的滑动变阻器、电压表、电流表、开关各一个,导线若干。

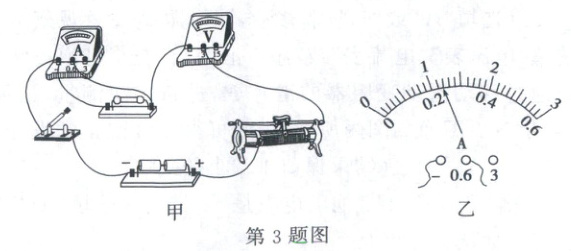

(1)如图甲所示,电路中有一根导线连接错了,请在该导线上打"×",然后画出正确的连线。
(2)在正确连接电路时,开关必须处于______状态,并将滑动变阻器的滑片调至最______(选填"左"或"右")端。
(3)移动滑动变阻器的滑片,直至电压表的示数为1V,此时电流表的示数如图乙所示,大小为______A。
(4)小华逐一将5Ω、10Ω和20Ω的定值电阻接入电路,继续进行实验。当______Ω的定值电阻接入电路后,无法将电压表的示数调节到1V。于是,他改变定值电阻两端的电压,重新依次进行实验,调节后的电压值应该不低于______V。
(5)通过正确的实验后,可得到结论:______。

答案：
3.

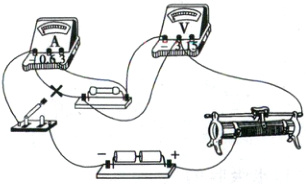

(1)如图所示。

(2)断开 右
(3)0.24
(4)20 1.5
(5)当导体两端的电压一定时,通过导体的电流与导体的电阻成反比
