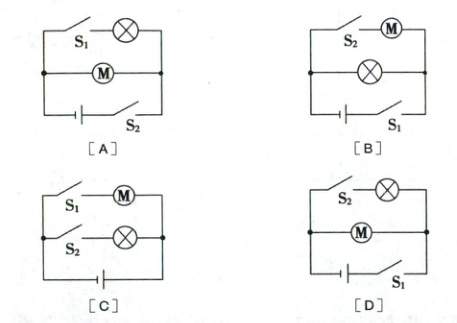

10. (5分)某品牌破壁机设置了安全开关$S_{1}和工作开关S_{2}$,当杯体放在主机上时开关$S_{1}$自动闭合,安全指示灯亮起;再闭合开关$S_{2}$,电动机启动破壁。下列电路图符合上述要求的是(B)
]
]
]
]

答案： B

11. (5分)汽车安全带未系提示器由压力传感器和开关设计而成。当乘客坐上去,满足设置的压力条件时,座椅下的开关$S_{1}$闭合,若未系安全带(安全带控制开关$S_{2}$断开),则语音提示: “请系好安全带。”系上安全带后,安全带控制开关$S_{2}$闭合,语音提示器不工作。图中$R$是限流电阻,下列能够满足要求的是(C)
]
]
]
]

答案： C

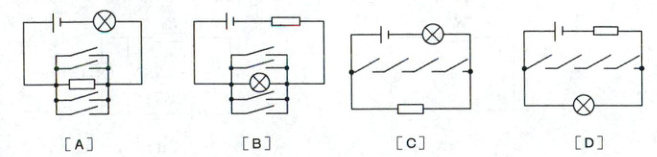

12. (5分)小轿车上都装有一个用来提醒司机关好车门的指示灯。四个车门中只要有一个门没关好(相当于一个开关断开),指示灯就发光提醒。下列所示四个电路中,能体现该装置工作原理的是(D)
]
]
]
]

答案： D
