《2025年同步练习册分层卷九年级物理全一册沪科版》

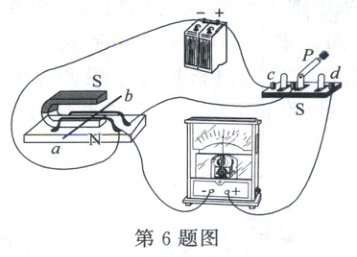

6. (2025·西安模拟)在学校的科技创新活动中,小明设计了如图所示的电路,可以模拟电动机和发电机的工作原理。关于该装置,下列说法不正确的是(C)

A.$ P $ 接 $ c $ 点时,模拟的是电动机的工作原理
B.$ P $ 接 $ c $ 点时,只调换磁极方向,导体 $ ab $ 的运动方向改变
C.$ P $ 接 $ d $ 点时,将导体 $ ab $ 向上移动,灵敏电流计的指针发生偏转
D.$ P $ 接 $ d $ 点时,该装置工作过程中将机械能转化为电能

答案： C　解析:P接c点时，电路中的电源、导体ab、开关构成通路，满足通电导线在磁场中受力的作用的条件，模拟的是电动机的工作原理，故A 正确，不符合题意;P接c点时，只调换磁极方向，根据通电导线在磁场中受力方向的影响因素可知，导体ab受力方向发生改变，运动方向发生改变，故B正确，不符合题意;P接d点时，电路中的开关、导体ab、灵敏电流计构成通路，将导体ab向上移动，导体ab未做切割磁感线运动，因此不会产生感应电流，灵敏电流计的指针不发生偏转，故C错误，符合题意;P接d点时，当导体ab做切割磁感线运动时，会产生感应电流，将机械能转化为电能，故D正确，不符合题意。

7. 如图所示是闭合电路的一部分导体在两磁极间运动一周的情景。图中的小圆圈代表导体的横截面,箭头表示导体的运动方向,下列说法正确的是(D)

A.在 $ a $、$ b $、$ c $、$ d $ 四个位置时,导体中都有感应电流
B.在 $ a $、$ c $ 两个位置时,导体中没有感应电流
C.在 $ a $、$ c $ 两个位置时,导体中有感应电流且电流方向相同
D.在 $ b $、$ d $ 两个位置时,导体中没有感应电流

答案： D

8. 下列关于产生感应电流的说法正确的是(B)
A.闭合电路的一部分导体在磁场中运动时,导体中会产生感应电流
B.闭合电路的一部分导体做切割磁感线运动时,导体中会产生感应电流
C.闭合电路的一部分导体在磁场中沿磁感线运动时,导体中会产生感应电流
D.感应电流的方向与磁感线的方向、导体做切割磁感线的运动方向无关

答案： B

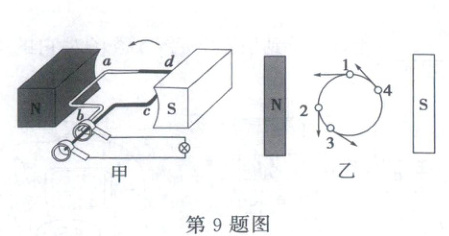

9. 图甲是发电机的原理示意图,图乙中的“○”表示图甲中的导线 $ ab $(观察的视线沿导线由 $ b $ 往 $ a $ 看),当它在磁场中分别转动到 1～4 位置时,运动方向已用箭头标出。下列说法正确的是(B)

A.图甲的电路中没有电源
B.在位置 1 时,电路中不会产生感应电流
C.发电机产生电流的方向不变
D.在位置 2 时,电路中不会产生感应电流

答案： B
