《2025年新课程学习与测评同步学习八年级物理上册人教版》

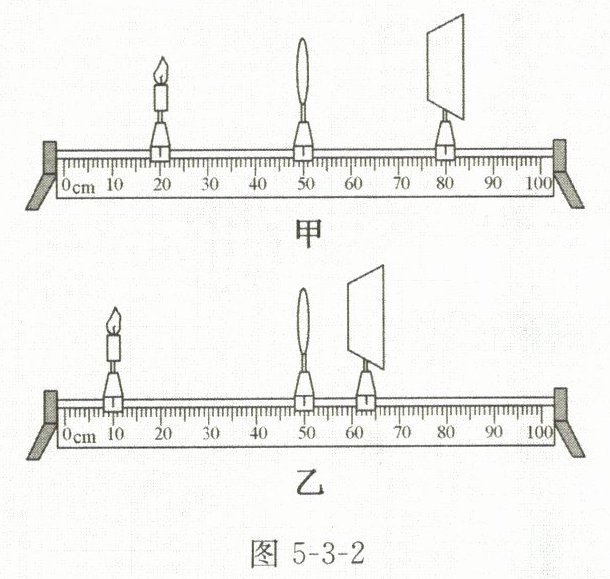

1. 小伟用如图 5-3-2 甲所示的实验装置探究凸透镜成像的规律,所用凸透镜的焦距为 10 cm。

(1) 小伟在组装器材时,将蜡烛、凸透镜和光屏依次放在光具座上,并调节烛焰、凸透镜、光屏的中心在同一水平高度处,这样做的目的是____。
(2) 实验过程中,凸透镜始终固定在光具座 50 cm 刻度线处。当蜡烛距离凸透镜 15 cm 时,移动光屏,可在光屏上得到一个倒立、____(填“放大”“等大”或“缩小”)的实像。
(3) 接下来小伟将蜡烛向远离凸透镜的方向移动一段距离,为了能在光屏上再次看到烛焰清晰的像,他应将光屏向____(填“靠近”或“远离”)凸透镜的方向移动,此时的像与步骤(2)中的像相比,大小将变____。
(4) 如图 5-3-2 乙所示,小伟将蜡烛固定在光具座 10 cm 刻度线处,移动光屏,再次得到烛焰清晰的像,利用该成像规律制成的光学仪器是____(填“放大镜”“投影仪”或“照相机”)。小伟发现,随着蜡烛燃烧变短,烛焰在光屏上的像会向____移动。

答案：
(1)使像成在光屏的中央
(2)放大
(3)靠近 小
(4)照相机 上

例 2 生活应用 测绘人员绘制地图时,需要在空中的飞机上向地面照相,称为航空摄影。若航空摄影使用的照相机的镜头焦距为 50 mm,则底片到镜头光心的距离( )

A.在 10 mm 之内
B.略小于 50 mm
C.略大于 50 mm
D.等于 50 mm
方法点拨 凸透镜成像规律要诀：1 倍焦距分虚实,2 倍焦距分大小；成实像时,物远像近像变小,物近像远像变大；成虚像时,物远像远像变大。无限远处的物体(近似平行光)成像位置接近焦点。

答案： C 【解析】在飞机上向地面拍照时,$u＞2f$,故$f＜v＜2f$,即50 mm$＜v＜$100 mm;由于物体距离凸透镜非常远,可近似认为物体在无限远处,故成像位置非常接近焦点处,则底片到镜头的距离略大于50 mm。

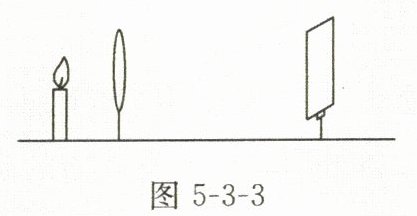

2. 当烛焰、透镜、光屏三者的位置如图 5-3-3 所示时,烛焰在光屏上恰好成清晰的像,下列仪器正常使用时的成像特点与此相同的是( )


A.放大镜
B.照相机
C.投影仪
D.监控摄像头

答案： C
