《2025年新课程学习与测评同步学习八年级物理上册人教版》

1. 探究凸透镜成像的规律
(1) 实验器材：____、光屏、蜡烛、光具座(带刻度尺)。
(2) 注意事项：探究凸透镜成像的规律时,注意调整蜡烛的焰心、透镜的光心、光屏的中心大致在____处。这样做的目的是保证在光屏的中心能成一个完整、清晰的像。

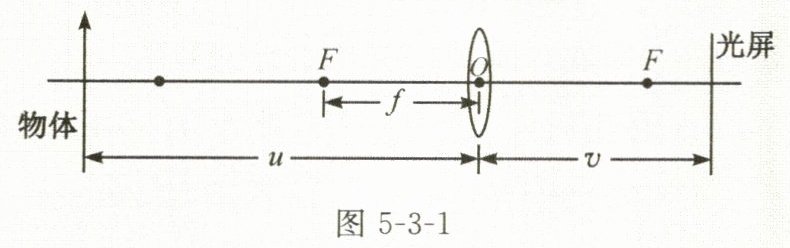

(3) 成像示意图(图 5-3-1)：

答案：
(1)凸透镜
(2)同一高度

2. 凸透镜的成像规律及应用

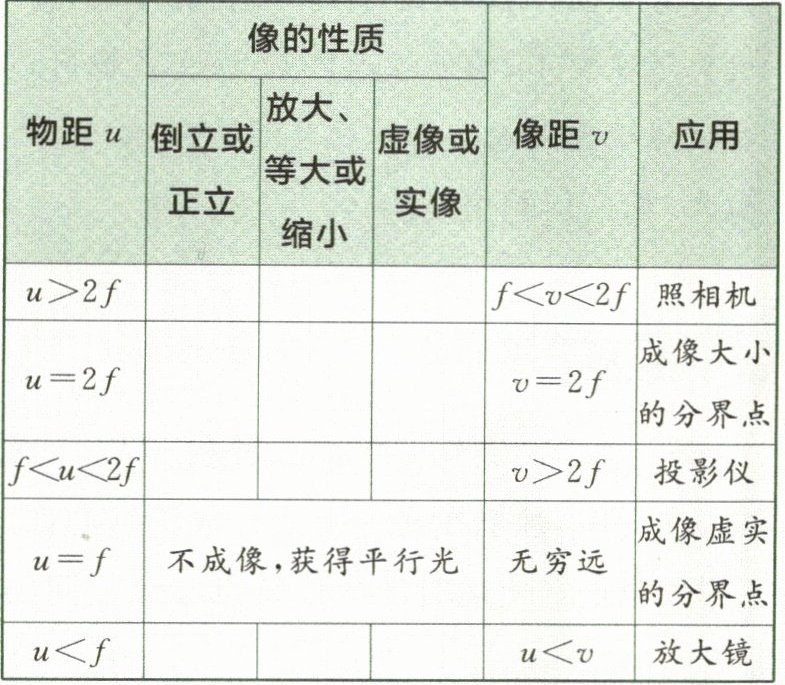

|物距 $ u $|像的性质|像距 $ v $|应用|
| |倒立或正立|放大、等大或缩小|虚像或实像| |
| $ u ＞ 2f $ | | | | $ f ＜ v ＜ 2f $ |照相机|
| $ u = 2f $ | | | | $ v = 2f $ |成像大小的分界点|
| $ f ＜ u ＜ 2f $ | | | | $ v ＞ 2f $ |投影仪|
| $ u = f $ |不成像,获得平行光| | |无穷远|成像虚实的分界点|
| $ u ＜ f $ | | | | $ u ＜ v $ |放大镜|

答案： 倒立 缩小 实像 倒立 等大 实像 倒立 放大 实像 正立 放大 虚像

1. 某同学在“探究凸透镜成像规律”的实验中,将蜡烛、凸透镜、光屏放在光具座上依次摆放好后,无论怎样移动光屏,在光屏上总是找不到清晰的像,其原因是什么？

答案： 光屏上找不到像的原因:①当物距等于1倍焦距时,不成像;②当物距小于1倍焦距时,成正立放大的虚像,虚像不能在光屏上呈现;③若像距太长,而光具座长度有限,则光屏上找不到像。

2. 根据实验数据,凸透镜成放大的像时,物距跟像距相比,哪个比较大？成缩小的像时,物距跟像距相比,哪个比较大？由此可以得出什么结论？凸透镜所成的像有没有正立的实像？有没有倒立的虚像？

答案： 凸透镜成放大的像时,像距大于物距;凸透镜成缩小的像时,像距小于物距。由此可得出结论:凸透镜成像时,像随像距的增大而增大。凸透镜所成的像既没有正立的实像,也没有倒立的虚像。

例 1 在探究凸透镜成像规律的实验中：
(1) 将凸透镜、蜡烛和光屏安装在光具座上,置于中间位置的应是____。
(2) 调节好装置,蜡烛在 2 倍焦距之外时,光屏上成____(填“放大”或“缩小”)、倒立的____(填“实”或“虚”)像。生活中常用的____就是利用这一成像规律工作的。
(3) 将蜡烛移至 1 倍焦距与 2 倍焦距之间某处时,光屏上成清晰的像。若烛焰中心下降 1 cm,则光屏上的像会____(填“向上”或“向下”)移动,移动的距离____(填“大于”“小于”或“等于”)1 cm。
方法点拨 凸透镜成像规律的应用：
(1) $ u ＞ 2f $,成倒立、缩小的实像,$ 2f ＞ v ＞ f $,应用于照相机和摄像机。
(2) $ u = 2f $,成倒立、等大的实像,$ v = 2f $,一般用来求凸透镜的焦距。
(3) $ 2f ＞ u ＞ f $,成倒立、放大的实像,$ v ＞ 2f $,应用于投影仪。
(4) $ u ＜ f $,成正立、放大的虚像,应用于放大镜。

答案：
(1)凸透镜
(2)缩小 实 照相机
(3)向上 大于
