《2025年配套综合练习甘肃九年级物理全一册北师大版》

6. 小亮在开着空调的书房里复习功课,妈妈在厨房忙着做晚饭,当她把电饭煲的插头插入插座、按下开关时,家里的空气开关就“跳闸”了,原因可能是电路总功率过大,导致电路中的电流(选填“电压”或“电流”)过大。

答案： 电流

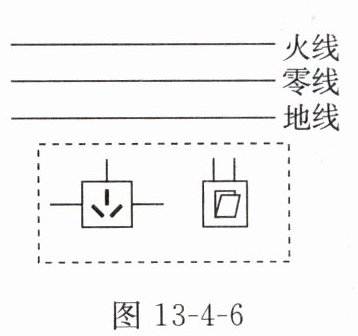

7. 用笔画线代替导线,把带有开关的插座正确地接入如图13-4-6所示的家庭电路中。

答案：

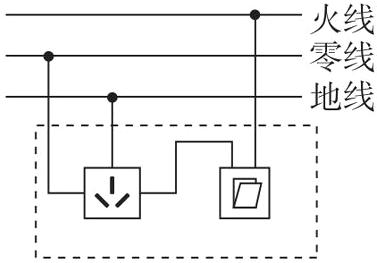

如图所示

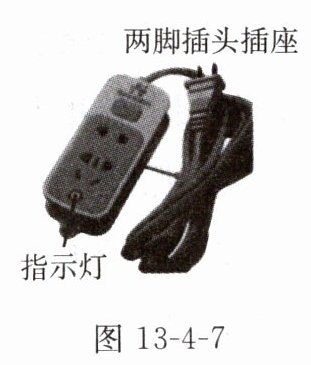

8. 市场上一种不符合生产标准的插座如图13-4-7所示。

(1)指示灯与插座上所接的用电器之间应该是串联的还是并联的？
(2)插座的电源线比符合国家标准的电源线更细,会有什么危险？
(3)如果将电冰箱通过该插座接入家庭电路中,存在什么安全隐患？

答案：
(1)指示灯与插座上所接的用电器之间应该是并联的。
(2)在材料和长度一定时，插座的电源线比符合国家标准的电源线更细，则横截面积更小，电阻更大。在电流和通电时间一定时,电阻越大,由$Q=I^{2}Rt$可知,电流产生的热量越多，容易引起电源线起火，存在安全隐患。
(3)电线一端只有两脚插头，两脚插头没有接地线，不能将电冰箱外壳接地。若电冰箱发生漏电则可能造成触电事故。
