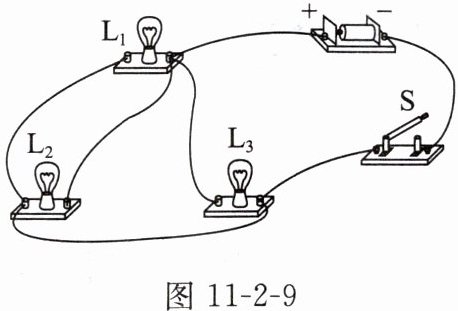

8. 某同学用电源、开关、导线将三个灯泡连接起来,组成如图 11 - 2 - 9 所示的电路,下列说法正确的是(B)。

A.将开关 $ S $ 闭合,三个灯泡都发光,灯泡 $ L_{1} $、$ L_{2} $ 先并联,再与 $ L_{3} $ 串联
B.将开关 $ S $ 闭合,三个灯泡都发光,灯泡 $ L_{1} $、$ L_{2} $、$ L_{3} $ 并联
C.将开关 $ S $ 闭合,只有灯泡 $ L_{1} $、$ L_{2} $ 发光,灯泡 $ L_{1} $、$ L_{2} $ 串联
D.将开关 $ S $ 闭合,灯泡 $ L_{2} $、$ L_{3} $ 被短路,只有灯泡 $ L_{1} $ 发光

答案： B

9. 高铁给人们出行带来了便利,安全要求也更加严格。乘坐高铁时需同时进行身份证扫描(其控制的开关为 $ S_{1} $)和人脸识别(其控制的开关为 $ S_{2} $),当两个信息都符合时,电动机转动使闸门打开,人才能通行。请你设计一个符合要求的电路图,画在下面的虚线框内。

答案：
解：根据题意，只有当身份证扫描开关$S_{1}$和人脸识别开关$S_{2}$都闭合时，电动机才转动使闸门打开，说明两开关串联共同控制电动机。电路图如下：

（按照上述描述画出相应电路图即可，由于无法直接绘制电路图，你可以根据文字描述进行绘制）。
