《2025年配套综合练习甘肃九年级物理全一册北师大版》

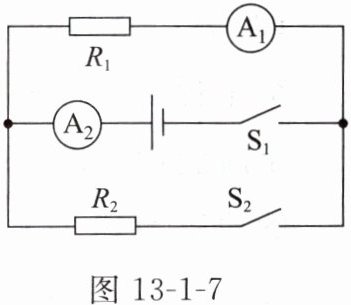

5. 如图 13 - 1 - 7 所示的电路中,电源电压不变,电阻$R_{1}的阻值为20\Omega$。只闭合开关$S_{1}$,电流表$A_{1}$的示数为 0.3 A。
(1)电源电压是多少？
(2)再闭合开关$S_{2}$,电流表$A_{2}$的示数变化了 0.2 A,电阻$R_{2}$的阻值是多少？
(3)两开关均闭合,通电 1 min,整个电路消耗的电能是多少？

答案：
(1)6 V
(2)30 Ω
(3)180 J

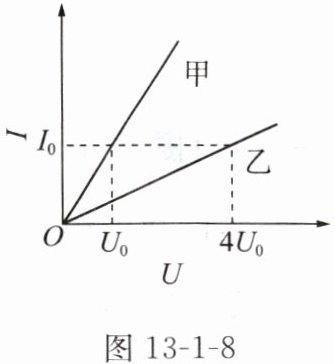

6. 图 13 - 1 - 8 是甲、乙两个定值电阻的电流与电压的关系图像,根据图像可得甲、乙的电阻之比$R_{甲}:R_{乙}=$1:4。若将甲、乙并联后接在同一电路上,在相同时间内消耗的电能之比$W_{甲}:W_{乙}=$4:1。

答案： 1:4 4:1
