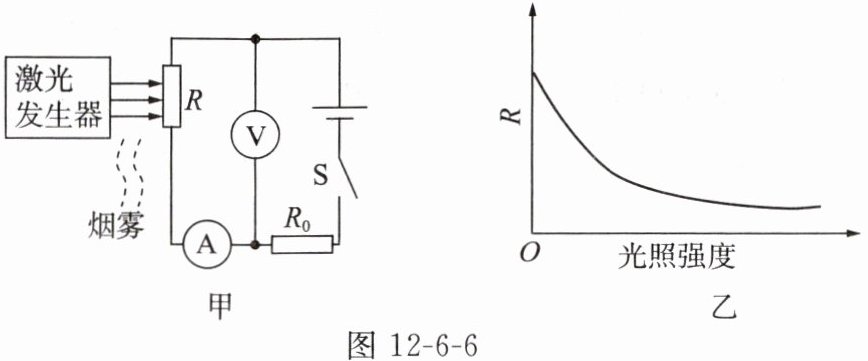

2. 图 12-6-6 甲是高速列车上烟雾报警器的简化原理图,其中电源电压保持不变,$ R_{0} $为定值电阻,$ R $为光敏电阻,$ R $的阻值与光照强度的关系如图 12-6-6 乙所示。当电路正常工作时,若射向光敏电阻的激光被烟雾遮挡,则下列说法正确的是(C)。

A.光敏电阻 $ R $的阻值减小
B.电流表的示数增大
C.电压表的示数增大
D.电压表的示数不变

答案： C

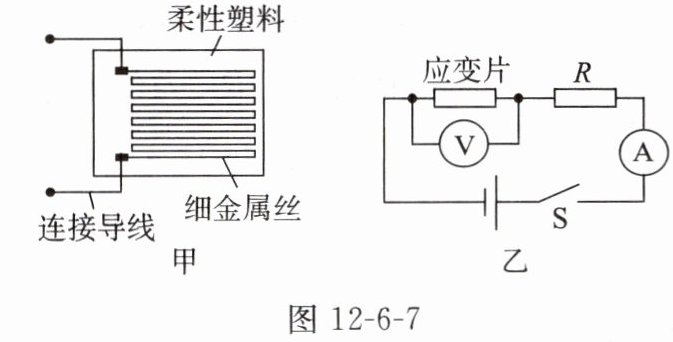

3. 将一根细金属丝置入柔性塑料中,可以制成用来检测物体形变程度的器件——应变片,其结构如图 12-6-7 甲所示。将它接入如图 12-6-7 乙所示的电路中,电源电压不变,$ R $为定值电阻。闭合开关 $ S $,当应变片随被检测物体发生拉伸形变时,塑料中的金属丝会被拉长变细,则电路中的(D)。

A.应变片的电阻变小
B.电压表的示数变小
C.电压表和电流表的示数都变大
D.电压表的示数变大,电流表的示数变小

答案： D

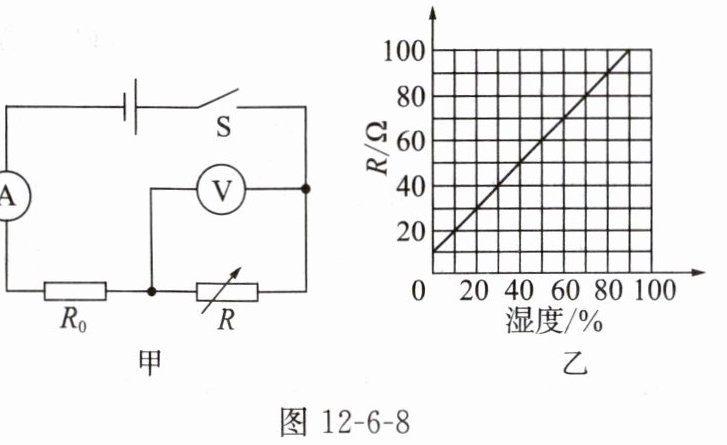

4. 图 12-6-8 甲为超声波加湿器内部湿度监测装置的简化电路图。已知电源电压为 $ 12\ V $,定值电阻 $ R_{0}= 20\ \Omega $,电压表的量程为 $ 0\sim9\ V $,湿敏电阻 $ R $的阻值随湿度变化的关系图像如图 12-6-8 乙所示。在电路安全工作的前提下,当湿度为 $ 30\% $时,$ R $的阻值为40Ω；当电流表的示数为 $ 0.3\ A $时,电压表的示数为6V；该装置能够监测的最大湿度为50%。

答案： 40 6 50%
