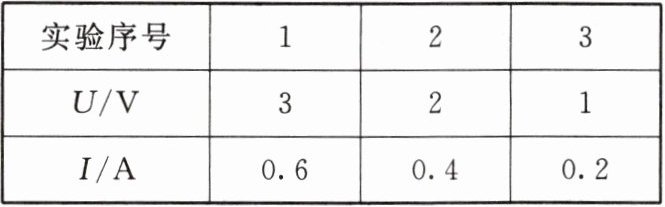

5. 某次实验的实验电路图如图12-4-6所示,下表是记录实验数据的表格,该实验是探究通过导体的电流与导体两端的电压的关系,实验中使用的定值电阻的阻值为5

答案： 导体两端的电压 5

6. 在“探究电流与电压、电阻的关系”实验中：
(1)设计实验时,小明的总体思路是：保持电阻不变,探究电流与电压的关系；保持电压不变,探究电流与电阻的关系。物理学中把这种科学探究的方法叫作控制变量法。
(2)在“探究电流与电压的关系”的实验过程中,小明连接了如图12-4-7甲所示的实物电路。闭合开关前,滑动变阻器的滑片P应移到A(选填“A”或“B”)端。闭合开关后,调节滑动变阻器的滑片P至适当位置,此时电流表的示数如图12-4-7乙所示,为0.3A。
(3)在“探究电流与电阻的关系”的实验过程中,小明将5Ω的电阻换成10Ω的电阻后,闭合开关,直接读出电流值,这种做法是否正确？为什么？不正确。没有控制定值电阻两端的电压不变。
(4)小明根据实验数据绘制了I-U和I-R图像,分别如图12-4-7丙、丁所示。由此可以得到的实验结论是：在电阻一定的情况下,通过导体的电流跟这段导体两端的电压成正比；在电压一定的情况下,通过导体的电流跟导体的电阻成反比。

答案：
(1)控制变量法
(2)A 0.3
(3)不正确。没有控制定值电阻两端的电压不变
(4)正比 反比
