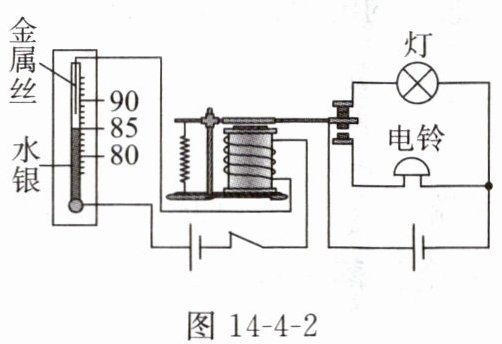

3. 图 14-4-2 是一种温度自动报警器的原理图,在水银温度计中封入一段金属丝,金属丝下端指示的温度为 90℃。下列说法错误的是(D)。

A.该报警器利用了水银导电和热胀冷缩的性质
B.该报警器利用了电磁铁通电时有磁性、断电时磁性消失的特点
C.该报警器中水银温度计和电磁铁串联在电路中
D.温度达到 90℃时,该报警器中的灯亮,同时电铃响

答案： D

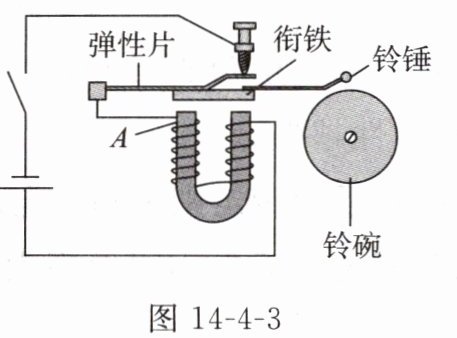

4. 图 14-4-3 是直流电铃的工作原理图,下列说法不正确的是(C)。

A.该电铃利用电流的磁效应工作
B.电流通过电磁铁时,电磁铁有磁性,且 A 端为 N 极
C.铃锤打击铃碗时,电磁铁仍具有磁性
D.电磁铁吸引衔铁时,与衔铁相连的弹性片发生弹性形变,具有弹性势能

答案： C

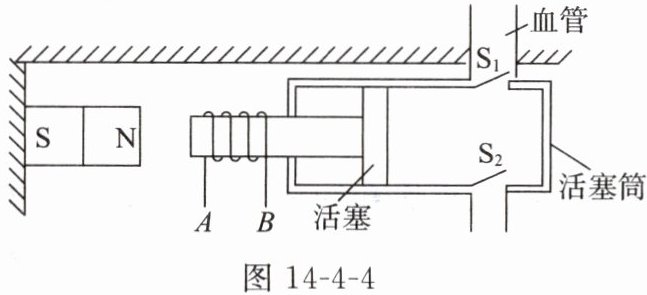

5. 人工心脏泵可短时间代替心脏工作,图 14-4-4 是该装置的示意图,磁体固定在左侧,线圈 AB 固定在用软铁制成的活塞柄上,活塞筒通过阀门与血管相通。阀门$ S_1$只能向活塞筒外开启$,S_2$只能向活塞筒内开启。线圈中的电流从 A 流向 B 时,线圈 AB 左端是S(选填“N”或“S”)极,血液会______流入(选填“流入”或“流出”)活塞筒。该装置工作时,线圈 AB 中的电流方向______需要(选填“需要”或“不需要”)改变。

答案： S 流入 需要

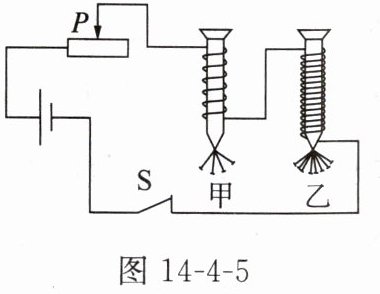

1. 在“探究影响电磁铁磁性强弱的因素”实验中,小明用两根相同的铁钉制作了简易电磁铁甲、乙,并设计了如图 14-4-5 所示的电路。

(1)当滑动变阻器的滑片 P 向左移动时,电磁铁乙吸引大头针的个数增加(选填“增加”或“减少”),说明：对于同一电磁铁,通过的电流越大,其磁性越强。
(2)比较电磁铁甲与乙可知,当电流大小一定时,线圈匝数越多,电磁铁的磁性越强。
(3)根据右手螺旋定则可知,电磁铁甲的下端是N(选填“N”或“S”)极。
(4)断开开关 S 后,小明发现大头针没有完全掉落下来,原因是铁钉被磁化,获得磁性。

答案：
(1)增加 越强
(2)电流大小 线圈匝数
(3)N
(4)铁钉被磁化,获得磁性
