《2025年配套综合练习甘肃九年级物理全一册北师大版》

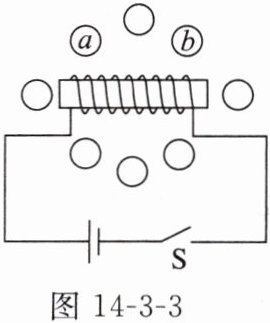

3. 图14-3-3是小聪和小明探究“通电螺线管的磁场方向”时的示意图,在小圆圈位置放置小磁针,闭合开关S,画出不同位置小磁针静止时N极的指向；对调电源的正、负极,重复上述操作。下列说法不正确的是(B)。
[img]

A.小磁针的作用之一是显示通电螺线管周围的磁场方向

B.闭合开关S,放置在a、b处的小磁针静止时N极指向相同
C.对调电源的正、负极,闭合开关S,通电螺线管的磁场方向改变
D.通过该实验可总结出通电螺线管的磁极极性和电流方向的关系

答案： B

4. 小明在一块有机玻璃板上安装了一个用导线绕成的螺线管,在玻璃板上均匀撒满铁屑,通电后轻敲玻璃板,铁屑的排列如图14-3-4所示。下列说法正确的是(C)。
[img]

A.图中P、Q两点相比,P点处的磁场较强

B.若只改变螺线管中的电流方向,则P、Q两点处的磁场会减弱
C.若只改变螺线管中的电流方向,则P、Q两点处的磁场方向会改变
D.若只增大螺线管中的电流,则P、Q两点处的磁场方向会改变

答案： C

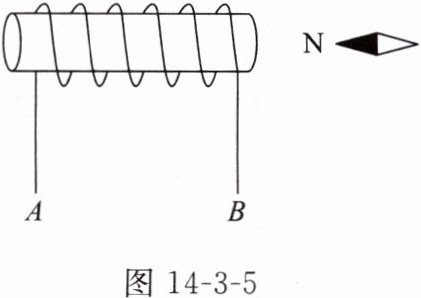

5. 置于通电螺线管右侧的小磁针静止时,其N极指向如图14-3-5所示。由此可知,通电螺线管的右端是S(选填“N”或“S”)极,电流是从B(选填“A”或“B”)端流入螺线管的。

答案： S　B

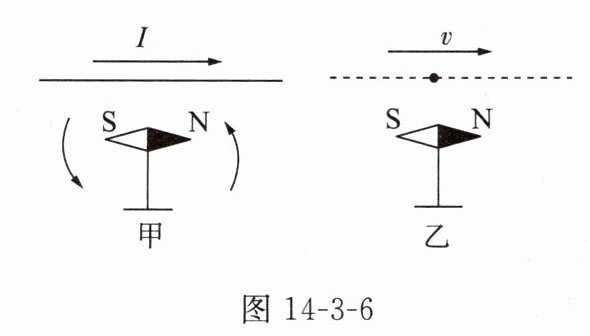

1. 如图14-3-6甲所示,在观察奥斯特实验时,小明注意到放置于通电直导线下方的小磁针N极向纸内偏转。小明由此推测：当电子沿着水平方向平行地飞过小磁针上方时(如图14-3-6乙所示),小磁针也将发生偏转。试述小明推测的依据：电子定向移动形成电流，电流周围存在磁场。图乙中小磁针的N极会向纸外(选填“纸内”或“纸外”)偏转。

答案： 电子定向移动形成电流，电流周围存在磁场　纸外
