《2025年配套综合练习甘肃九年级物理全一册北师大版》

1. 实验原理：$R=\frac{U}{I}$。

答案： $R=\frac{U}{I}$

2. 实验器材：电源、导线、开关、定值电阻(或小灯泡)、电压表、电流表、滑动变阻器。

答案： 电压表　电流表　滑动变阻器

4. (1)在“测量定值电阻的阻值”实验中,滑动变阻器的作用是：①保护电路；②改变电阻两端的电压，实现多次测量。
(2)在“测量小灯泡的电阻”实验中,发现电压表、电流表的示数变化时,灯泡的电阻也明显变化,其原因是灯泡的电阻受温度影响。

答案：
(1)①保护电路　②改变电阻两端的电压，实现多次测量　　
(2)灯泡的电阻受温度影响

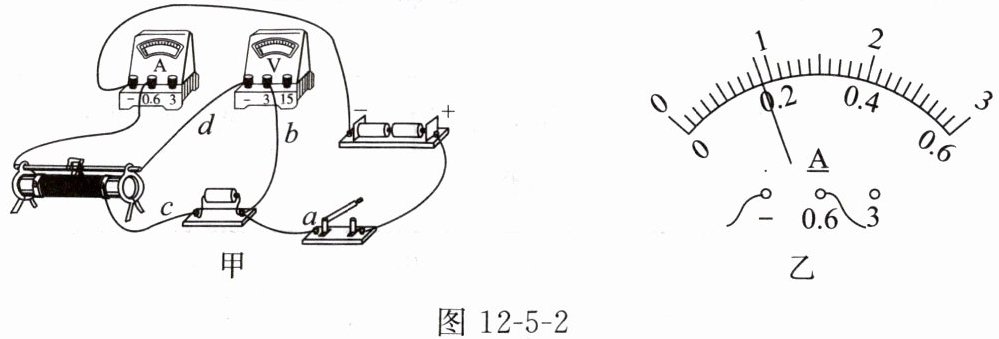

1. 在“用伏安法测电阻”实验中,某同学连接了如图12-5-2甲所示的电路(电路元件完好,接线柱接线牢固)。

(1)在未检查电路连线是否正确的情况下,闭合开关,调节滑动变阻器的滑片,电流表的示数将发生变化,电压表的示数将保持不变(均选填“发生变化”或“保持不变”)。
(2)检查电路,发现有一处连接错误,连接错误的导线是d(选填“a”“b”“c”或“d”)。

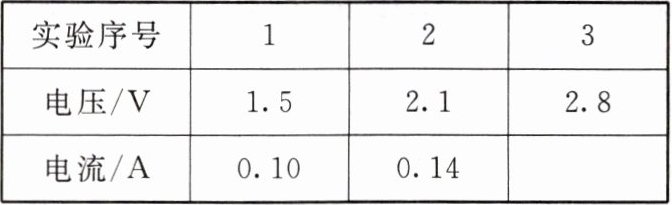

(3)纠正错误后,闭合开关,测得的几组数据如下表所示。第3次实验时电流表的示数如图12-5-2乙所示,电流表的示数为0.18A,由上述过程可得待测电阻的阻值为15.2Ω(结果保留一位小数)。

(4)某次实验中,闭合开关后,电流表无示数,电压表示数接近电源电压,出现这种故障的原因可能是待测电阻处发生断路。

答案：
(1)发生变化　保持不变　
(2)d　
(3)0.18 15.2　
(4)待测电阻处发生断路
