《2025年配套综合练习甘肃九年级物理全一册北师大版》

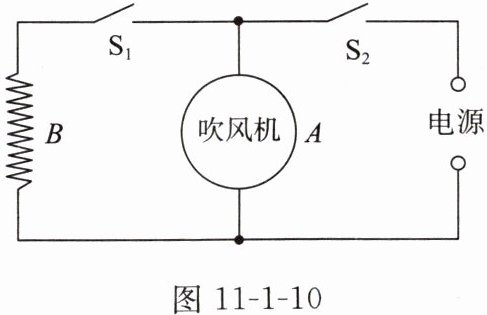

5. 图 11 - 1 - 10 是一个能吹出冷风和热风的电吹风机简化电路图,图中 A 是吹风机,B 是电热丝。闭合开关S1、S2,电吹风机吹出热风。在电路正常的情况下,此电吹风机不会(选填“会”或“不会”)出现电热丝发热而吹风机不送风的工作状态。

答案： 5.S1、S2　不会

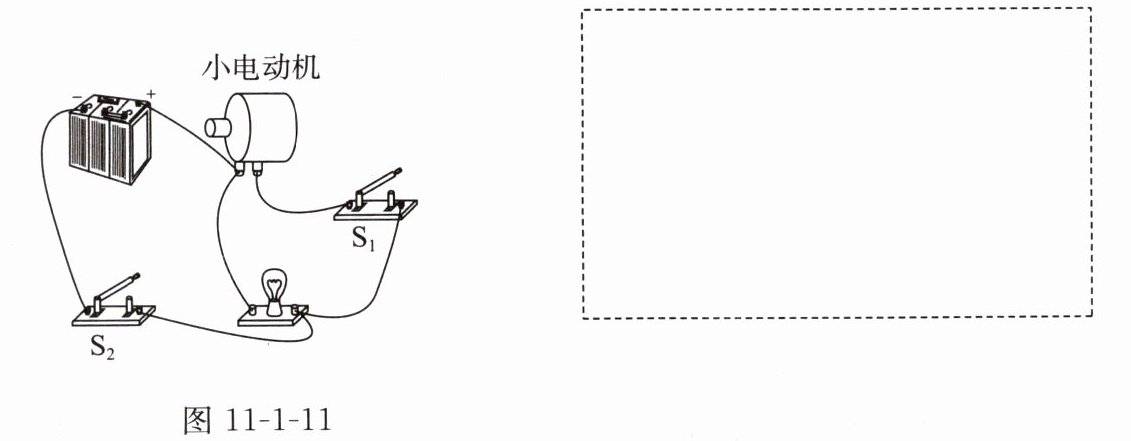

6. 根据如图 11 - 1 - 11 所示的实物图,把相应的电路图画在虚线框内。

答案：
6.如图所示　　　　　　

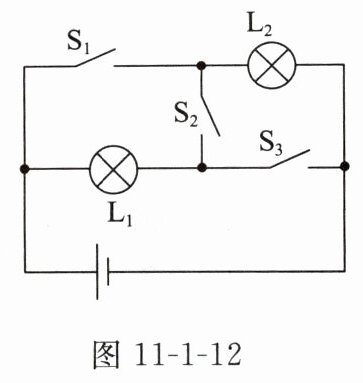

7. 画出下列情况下图 11 - 1 - 12 的等效电路图,并指出各用电器的工作状态。

(1)只闭合开关$ S_2。$
(2)闭合开关$ S_1$和$ S_3。$
(3)闭合开关$ S_2$和$ S_3。$
(4)闭合开关$ S_1$和$ S_2。$

答案： 7.
(1)图略,灯L₁和L₂都发光。　
(2)图略,灯L₁和L₂都发光。　
(3)图略,灯L₁发光,灯L₂被短路。　
(4)图略,灯L₁被短路,灯L₂发光。
