《2025年配套综合练习甘肃九年级物理全一册北师大版》

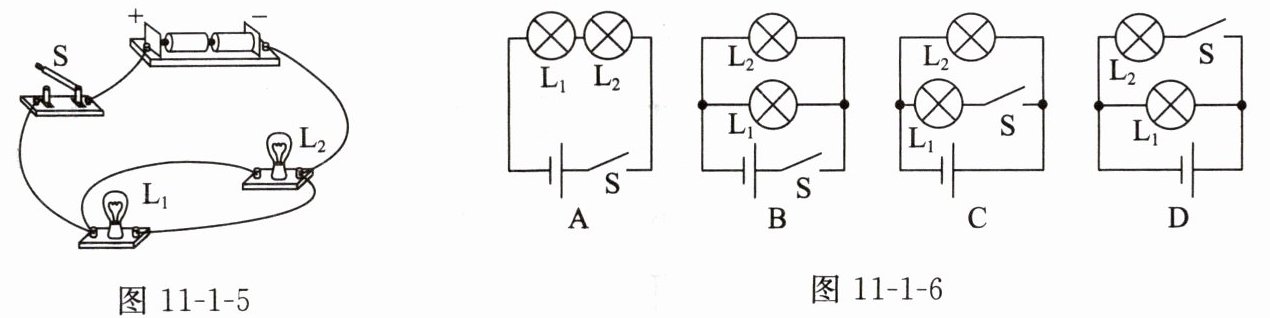

1. 图 11 - 1 - 5 为一实物电路图,与之对应的电路图是图 11 - 1 - 6 中的(B)。

答案： 1.B

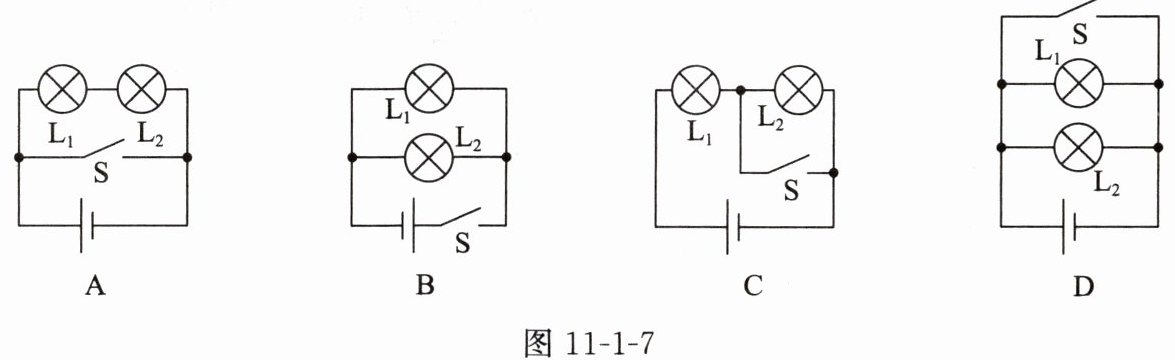

2. 在如图 11 - 1 - 7 所示的电路图中,闭合开关 S 后,两个小灯泡都可能发光的是(B)。

答案： 2.B

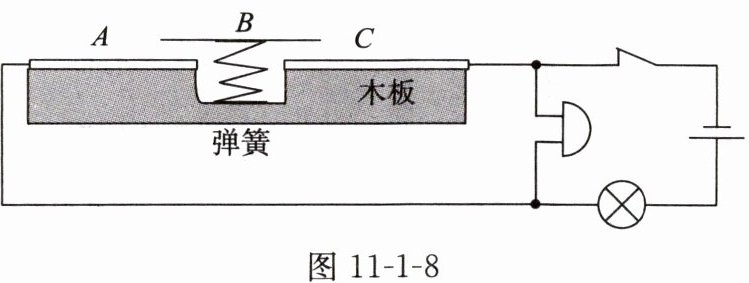

3. 图 11 - 1 - 8 是具有报警功能的文物展示台示意图,该展示台由木板、弹簧、金属片(A、B、C)和报警电路组成。当把文物搬离展示台时,金属片 B 在弹簧弹力作用下与金属片 A、C 分开。下列说法正确的是(D)。

A.文物在展示台上时,灯不亮,电铃不响
B.文物在展示台上时,灯不亮,电铃响
C.文物不在展示台上时,灯亮,电铃不响
D.文物不在展示台上时,灯亮,电铃响

答案： 3.D

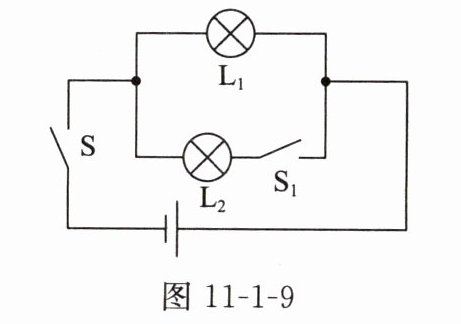

4. 如图 11 - 1 - 9 所示,当只闭合开关 S 时,两灯均不亮；当同时闭合开关 S 和$ S_1$时,只有灯$ L_2$亮,则电路中可能出现的故障是(A)。

A.灯$ L_1$断路
B.灯$ L_2$断路
C.灯$ L_1$短路
D.灯$ L_2$短路

答案： 4.A
