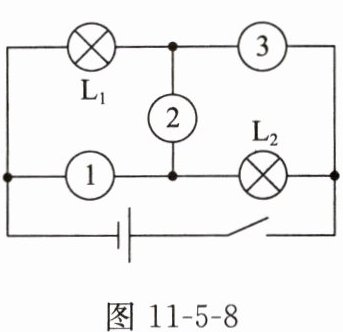

5. 如图11 - 5 - 8所示,已知两只灯泡$L_1$和$L_2$串联,则关于①、②和③三块电表(电流表或电压表)的判断正确的是(B)。

A.①是电流表,②和③是电压表
B.①和③是电压表,②是电流表
C.①和②是电流表,③是电压表

D.三个都是电流表

答案： B

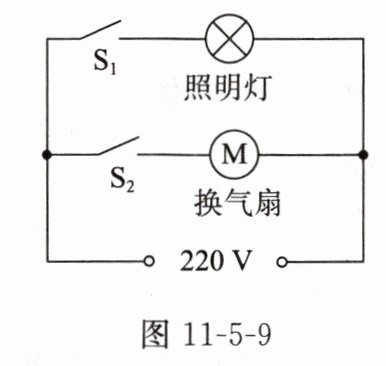

6. 小明家的卫生间装有照明灯和换气扇,其简化电路图如图11 - 5 - 9所示。下列说法正确的是(C)。

A.照明灯和换气扇不能同时工作
B.照明灯和换气扇都工作时,通过它们的电流一定相等
C.照明灯和换气扇都工作时,它们两端的电压一定相等
D.若照明灯发生断路故障,闭合开关$S_2$后,换气扇也无法工作

答案： C

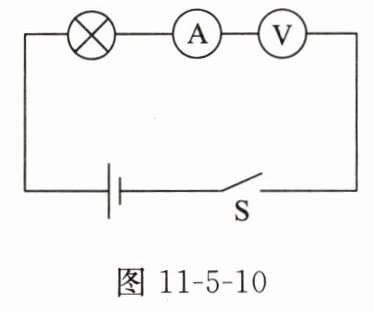

7. 若将完好的电流表、电压表、小灯泡连接成如图11 - 5 - 10所示的电路,电路各处接触良好。当开关S闭合后,会出现(C)。

A.电流表的指针明显偏转
B.小灯泡发光
C.电压表的指针明显偏转
D.电池被烧坏

答案： C

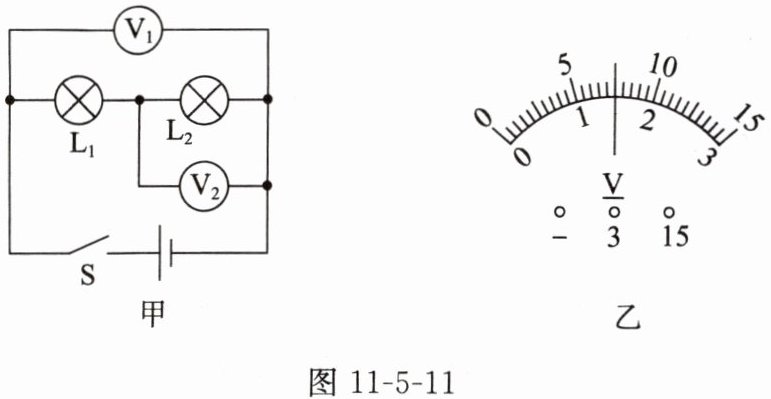

8. 如图11 - 5 - 11甲所示的电路中,当开关S闭合后,两电压表的指针偏转均如图11 - 5 - 11乙所示,则灯泡$L_1$两端的电压为6V,灯泡$L_2$两端的电压为1.5V。

答案： 6 1.5
