《2025年配套综合练习甘肃九年级物理全一册北师大版》

1. 敏感元件能敏锐地检测到某种物理、化学信息,通过一定的电路将其转变为电信号。常见的敏感元件有热敏、光敏、压敏、磁敏、气敏、湿敏元件等。

答案： 物理 化学 电 热敏 光敏 压敏 气敏

2. 热敏电阻器有正温度系数热敏电阻器(PTC)和负温度系数热敏电阻器(NTC)。PTC 温度越高,其电阻值越大；NTC 温度越高,其电阻值越小。

答案： 正温度系数 负温度系数 大 小

3. 热敏电阻能把温度变化转化成电阻值的变化,而电阻值的变化可以引起电路中电压或电流的变化,进而显示热敏电阻所检测出的温度变化情况。

答案： 电阻值 电压或电流

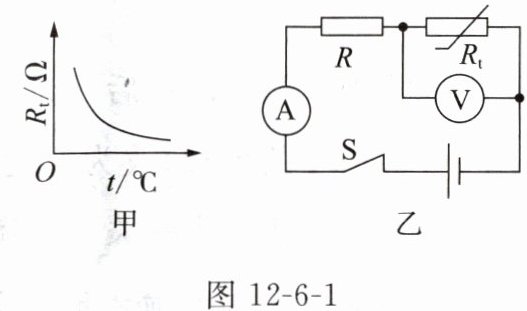

4. $ R_{t} $是一个由半导体材料制成的热敏电阻,其阻值随温度变化的关系如图 12-6-1 甲所示。电源电压 $ U $不变,$ R $是定值电阻,用这些元件可以制成自动测温设备。当温度越高时,$ R_{t} $的阻值越小,在图 12-6-1 乙中电流表的示数越大(以上两空均选填“越大”或“越小”)。图 12-6-1 乙中电流表的示数可表示为$\frac{U}{R+R_{t}}$,电压表的示数可表示为$\frac{UR_{t}}{R+R_{t}}$(以上两空均用题中物理量的符号表示)。

答案： 越小 越大 $\frac{U}{R+R_{t}}$ $\frac{UR_{t}}{R+R_{t}}$

5. 实际的电子测温装置要实现温度检测、温度数字化显示、语音提示、复位等功能,往往需要利用集成电路。我们可以制作一个简单的电子测温装置,利用电压表或电流表的示数显示所测量的温度值。其制作流程是：明确需求,画出电路图→选择电学元件,了解各元件的功能和参数→确定各元件的连接方式,连接电路→确定电表的示数与温度的关系→用标准温度计进行校准,划分刻度。

答案： 画出电路图 各元件的功能和参数 连接方式 温度 校准
