《2025年配套综合练习甘肃九年级物理全一册北师大版》

6. 设计一个恒温电热杯,其具体参数要求是：当测温系统测得的温度低于 $ 40^{\circ}C $时,自动接通加热电路；当测温系统测得的温度高于 $ 45^{\circ}C $时,自动切断加热电路；当测温系统测得的温度高于 $ 50^{\circ}C $时,若加热电路仍在工作,则启动自动报警电路。请画出恒温电热杯的工作程序流程图。

答案： 答题：
工作程序流程图如下：
1.开始 → 测温系统测量温度 T。
2.判断 T 与设定温度的关系：
若 $T ＜ 40^{\circ}C$ → 接通加热电路 → 返回测温步骤。
若$ 40^{\circ}C \leq T \leq 45^{\circ}C$ → 保持当前加热状态（若在加热则继续，若未加热则不动作） → 返回测温步骤。
若 $T ＞ 45^{\circ}C$ → 切断加热电路。
再判断 T 是否大于$ 50^{\circ}C$：
若 $T ＞ 50^{\circ}C$ → 启动报警电路 → 返回测温步骤。
若 $T \leq 50^{\circ}C$ → 不启动报警电路 → 返回测温步骤。
（流程图可用文字表述或图形表示，以上为文字描述版）。

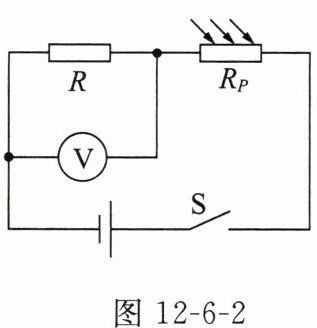

1. 图 12-6-2 是一款摄像机自主启动装置的简化电路图,电源电压为 $ 12\ V $。$ R_{P} $是红外线探测电阻；$ R $是定值电阻,阻值为 $ 8\ \Omega $。闭合开关 $ S $后,当 $ R $两端的电压达到 $ 8\ V $时,摄像机自主启动拍摄,则此时电路中的电流为______A,$ R_{P} $的阻值为______Ω。

14

答案： 1 4

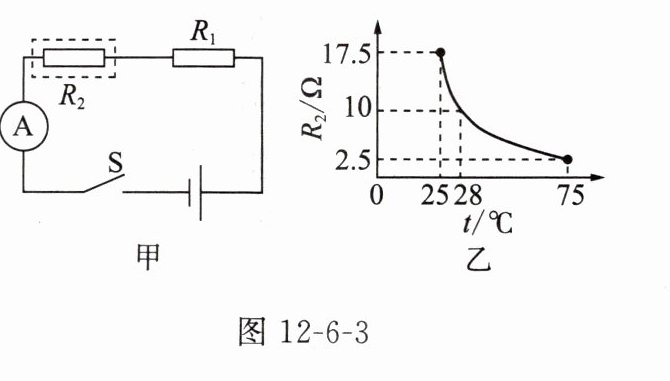

2. 某兴趣小组在查阅了半导体材料的相关信息后,设计了如图 12-6-3 甲所示的电路,现想将电流表(选用 $ 0\sim0.6\ A $的量程)改为温度表,其中 $ R_{2} $为多种半导体材料混合制成的电阻,其阻值随温度变化的关系如图 12-6-3 乙所示。现闭合开关 $ S $,并将 $ R_{2} $置于 $ 25^{\circ}C $的某温箱中,电流表的示数恰为 $ 0.2\ A $。若此电路所能测量的最高温度为 $ 75^{\circ}C $,则：
(1)该兴趣小组选用的电源电压大小为4.5V,定值电阻 $ R_{1} $的阻值为______5Ω。
(2)请你写出通过 $ R_{2} $的电流 $ I_{2} $与其两端电压 $ U_{2} $的关系式：$I_{2}=\frac{4.5\ V-U_{2}}{5\ \Omega}$。
(3)由电流表改装成的温度表表盘的刻度不均匀(选填“均匀”或“不均匀”)。
(4)若在 $ R_{1} $两端并联一个电压表,随着温箱温度的改变,电流表与电压表的示数成(选填“成”或“不成”)正比。

答案：
(1)4.5 5
(2)$I_{2}=\frac{4.5\ V-U_{2}}{5\ \Omega}$
(3)不均匀
(4)成
