《2025年配套综合练习甘肃九年级物理全一册北师大版》

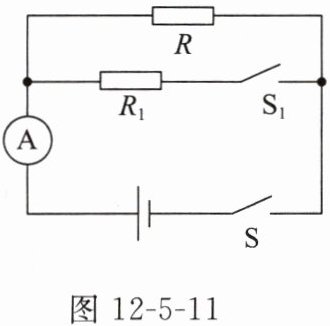

2. 如图12-5-11所示的电路中,电源电压不变,$R = 10\Omega$。断开开关$S_{1}$,闭合开关$S$,电流表的示数为$0.3A$,则电源电压为3$V$；再闭合开关$S_{1}$,电流表的示数为$0.5A$,则$R_{1}$的阻值为15$\Omega$。

答案： 3 15

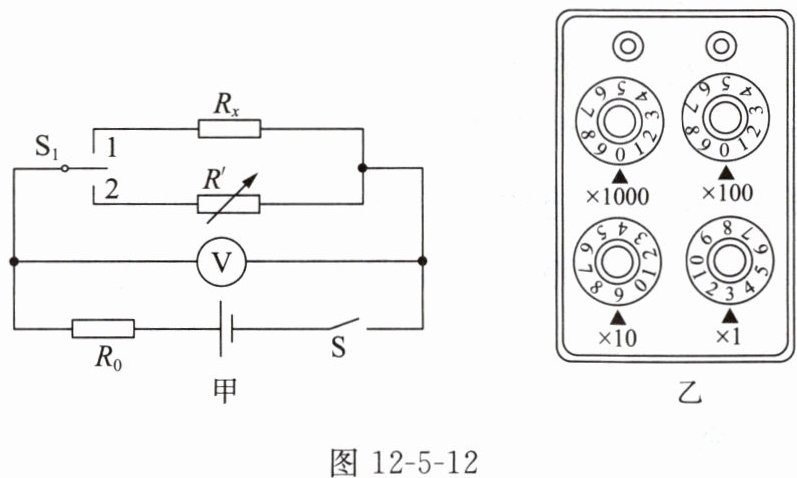

3. 在用电阻箱、电压表测量一个未知电阻$R_{x}$的阻值时,小明设计了如图12-5-12甲所示的电路图,其中$R^{\prime}$是电阻箱,$R_{0}$是定值电阻。

(1)图12-5-12甲中,为测出$R_{x}$的阻值,闭合开关$S$后,小明应该先把开关$S_{1}$接到触点1(选填"1"或"2"),记录电压表的示数$U$；然后把开关$S_{1}$接到另一触点,并调节电阻箱$R^{\prime}$,直到电压表的示数也为$U$,读出此时电阻箱$R^{\prime}$的示数(如图12-5-12乙所示),则待测电阻$R_{x}$的阻值为93$\Omega$。
(2)小兰认为将图12-5-12甲中的电阻$R_{0}$去掉也能测出R_{x}的阻值。你认为可行吗？为什么？不可行。去掉电阻$R_{0}$,电压表测的始终是电源电压U,不能用等效替代法测出电阻$R_{x}$的阻值。

答案：
(1)1 93
(2)不可行。去掉电阻$R_{0}$,电压表测的始终是电源电压U,不能用等效替代法测出电阻$R_{x}$的阻值
