《2025年配套综合练习甘肃九年级物理全一册北师大版》

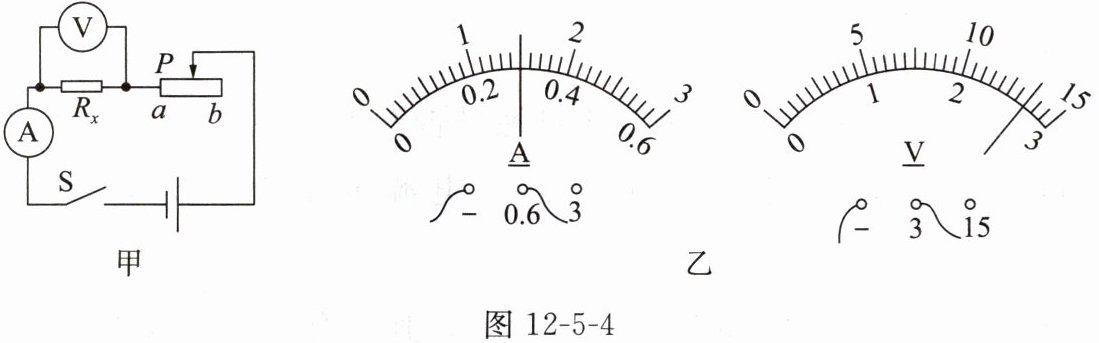

1. 为了用电流表、电压表测量定值电阻Rₓ的阻值,实验小组设计了如图12-5-4甲所示的电路。

(1)连接电路时,开关应处于断开状态,滑动变阻器的滑片应处于b(选填“a”或“b”)端。试触时发现电流表的指针偏转角度很小；闭合开关,移动滑动变阻器的滑片时发现指针偏转角度仍然较小,产生该现象的原因可能是电流表所选的量程过大。
(2)实验中当把滑动变阻器的滑片置于某位置时,电流表和电压表的示数如图12-5-4乙所示。则此时电阻的测量值Rₓ=9Ω。
(3)滑动变阻器在实验中的作用是：①保护电路；②改变$R_{x}$两端的电压，进行多次测量。

答案：
(1)断开　b　　电流表所选的量程过大
(2)9　
(3)①保护电路　②改变$R_{x}$两端的电压，进行多次测量

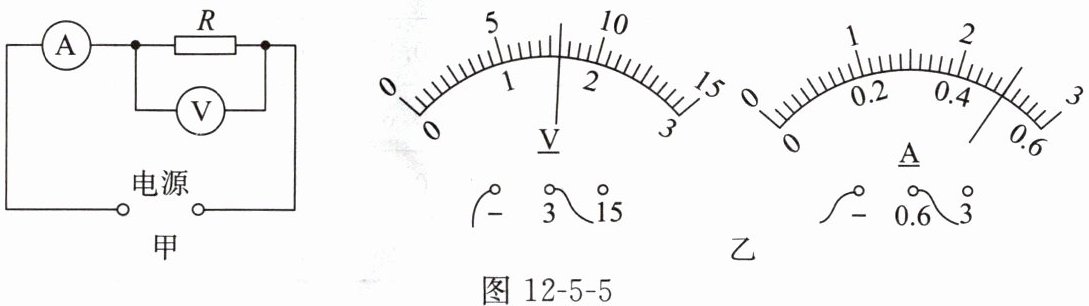

2. 用电压表和电流表可以测未知导体R的电阻(即伏安法测电阻)。图12-5-5甲为一种测量方案的原理图(不考虑多次测量,图中用“电源”表示电路的其他部分)。

(1)某次实验时,电压表和电流表的示数如图12-5-5乙所示,则电压表的示数为1.6V,电流表的示数为0.5A,则导体R的电阻为3.2Ω。
(2)考虑到电压表的电阻对电路的影响,那么用这种方法测量出来的电阻值小于(选填“大于”“小于”或“等于”)真实值,原因是电流表测量的是通过待测电阻和电压表的总电流，电流的测量值偏大;而电压表测量的是待测电阻两端的实际电压,根据$R=\frac{U}{I}$可知，待测电阻的测量值小于真实值。

答案：
(1)1.6　0.5　3.2
(2)小于　电流表测量的是通过待测电阻和电压表的总电流，电流的测量值偏大;而电压表测量的是待测电阻两端的实际电压,根据$R=\frac{U}{I}$可知，待测电阻的测量值小于真实值
