《2025年配套综合练习甘肃九年级物理全一册北师大版》

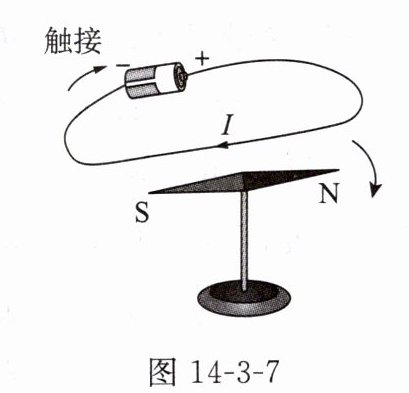

2. 如图14-3-7所示,桌面上有一枚能自由灵活转动的小磁针,静止时,小磁针S(选填“N”或“S”)极指南；当导线与电池触接时,小磁针发生偏转,说明通电导线周围存在磁场；断开电路,小磁针会(选填“会”或“不会”)回到原来位置。

答案： S　磁场　会

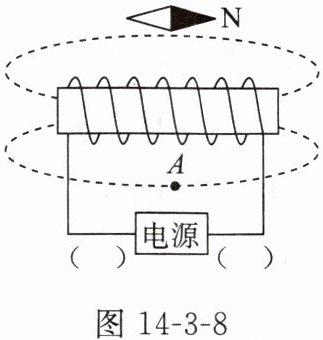

3. 如图14-3-8所示,请根据小磁针静止时N极的指向标出A处的磁感线方向和电源的正、负极。

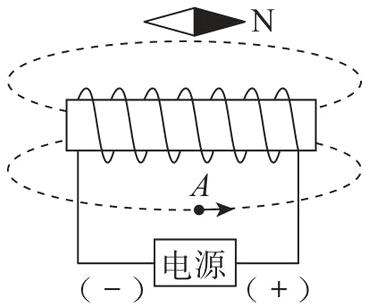

答案：
如图所示
　　　　　

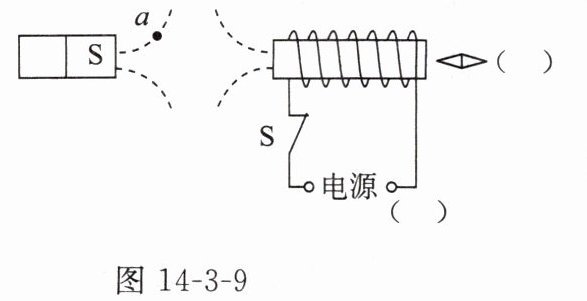

4. 在通电螺线管左侧放一条形磁体,闭合开关S后,小磁针静止在如图14-3-9所示的位置。请标出电源右侧的极性(标“$ + $”或“$ - $”)、a点的磁感线方向、小磁针静止时右端的磁极极性(标“N”或“S”)。

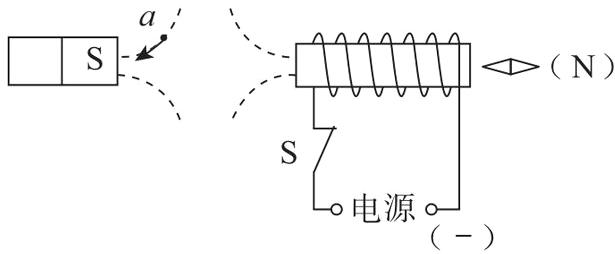

答案：
如图所示
