《2025年配套综合练习甘肃九年级物理全一册北师大版》

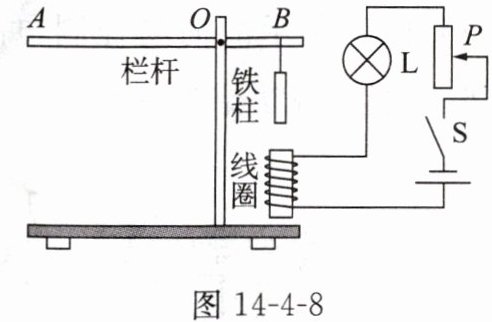

4. 小明观察了小区入口的车辆出入自动控制闸,发现当车牌被识别系统识别后,绿灯亮,栏杆抬起,车辆通行。于是他设计了如图 14-4-8 所示的模拟电路,车牌识别成功相当于开关 S 闭合。

(1)闭合开关 S 后,电磁铁吸住铁柱时,电磁铁的上端为S(选填“N”或“S”)极。
(2)若电源电压下降,栏杆不能抬起。除了更换电池外,请你再写出一种能使栏杆正常抬起的方法：将滑动变阻器接入电路的阻值调小(合理即可)。

答案：
(1)S
(2)将滑动变阻器接入电路的阻值调小(合理即可)

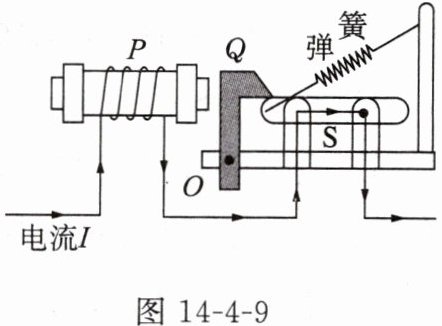

5. 图 14-4-9 是由电磁铁 P 等构成的空气开关的原理图。当电路因短路或使用的用电器总功率过大等原因而电流过大时,电磁铁的磁性增强(选填“增强”“减弱”或“不变”),对衔铁 Q 的吸引力变大(选填“变大”“变小”或“不变”),使衔铁 Q 转动,闸刀开关 S 在弹簧弹力的作用下断开,切断电路,起到保险作用。

答案： 短路 增强 变大

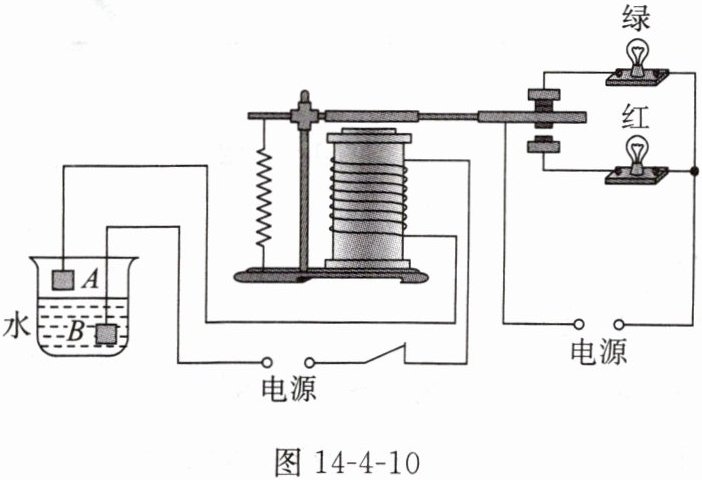

6. 图 14-4-10 是一种水位自动报警器的原理图,当水位达到金属块 A 时(日常生活用水是导电的),电路中(B)。

A.仅绿灯亮
B.仅红灯亮
C.红灯、绿灯都亮
D.红灯、绿灯都不亮

答案： B
