《2025年配套综合练习甘肃九年级物理全一册北师大版》

1. 定义：把电路中的用电器依次连接起来,这种连接方式称为串联,按照这种方式连接起来的电路称为串联电路。

答案： 依次

2. 特点：串联电路中,只要有某一处断开,整个电路就成为断路。

答案： 某一

3. 定义：把电路中的用电器并列地连接在电路中的两点之间,这种连接方式称为并联,按照这种方式连接起来的电路称为并联电路。

答案： 并列

4. 特点：并联电路至少有两条支路,任意一条支路的某一处断开,其他支路的用电器仍可以工作。

答案： 两　仍可以

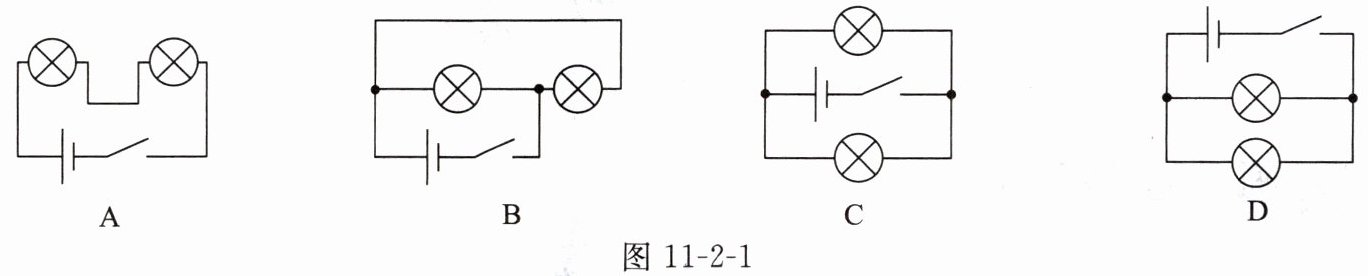

1. 如图 11 - 2 - 1 所示的电路属于串联电路的是(A)。

答案： A

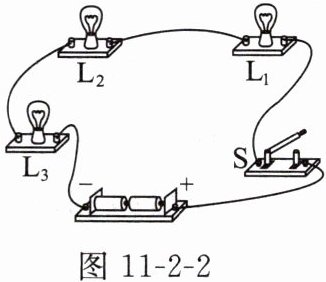

2. 在连接串联电路时,小明将三个小灯泡串联起来,如图 11 - 2 - 2 所示。在接通电源后灯泡 $ L_{2} $ 的灯丝断了,电路的其他部分完好,则(C)。

A.$ L_{1} $、$ L_{2} $、$ L_{3} $ 仍然亮
B.$ L_{1} $、$ L_{3} $ 亮,$ L_{2} $ 不亮
C.$ L_{1} $、$ L_{2} $、$ L_{3} $ 都不亮
D.无法判断 $ L_{1} $、$ L_{2} $、$ L_{3} $ 是否亮

答案： C

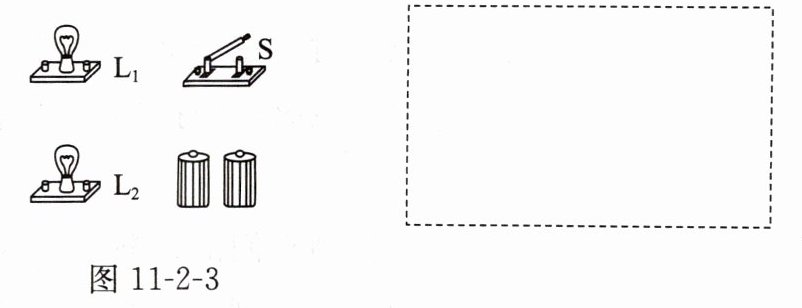

3. 请用笔画线代替导线,把图 11 - 2 - 3 中的各元件连接起来,要求：开关控制 $ L_{1} $ 和 $ L_{2} $,$ L_{1} $ 和 $ L_{2} $ 串联在电路中,并在虚线框内画出对应的电路图。

答案： 答题：
1. 实物图连接：
从电源正极出发，用导线依次连接开关$S$，灯泡$L_1$，灯泡$L_2$，最后回到电源负极。
2. 电路图：
画两个串联的灯泡符号分别表示$L_1$和$L_2$，在$L_1$一端连接开关符号，开关另一端连接电源符号正极，$L_2$另一端连接电源符号负极。
