《2025年配套综合练习甘肃九年级物理全一册北师大版》

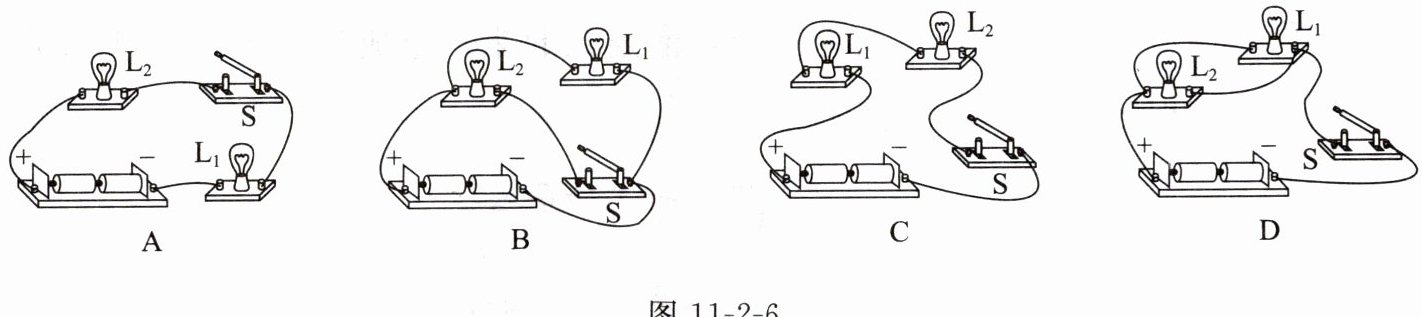

3. 如图 11 - 2 - 6 所示的电路中,开关控制两个灯泡且属于并联电路的是(D)。

答案： D

4. 家里有电视机、电冰箱、电灯、空调等家用电器,则电灯与控制它的开关是串联的,电视机与电冰箱是并联的(均选填“串联”或“并联”)。

答案： 串联　并联

5. 小茗观察到楼梯过道里有一种灯,只有在光线暗且有响声时才亮,查找资料发现它是由光控开关(光线暗时自动接通)和声控开关(有声响时自动接通)串联(选填“串联”或“并联”)控制的。

答案： 串联

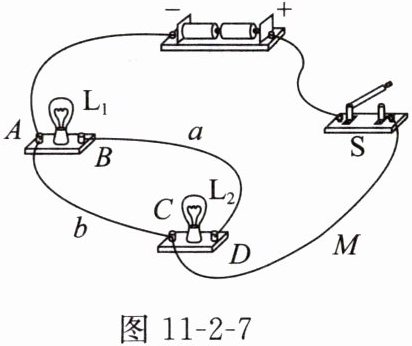

6. 关于如图 11 - 2 - 7 所示的电路,下列说法不正确的是(B)。

A.开关 $ S $ 闭合后,电路将发生短路
B.开关 $ S $ 闭合后,$ L_{1} $、$ L_{2} $ 并联且都能发光
C.要使 $ L_{1} $、$ L_{2} $ 串联,可去掉导线 $ b $
D.若将导线 $ M $ 从接线柱 $ C $ 改接到接线柱 $ D $ 上,则电路成为并联电路

答案： B

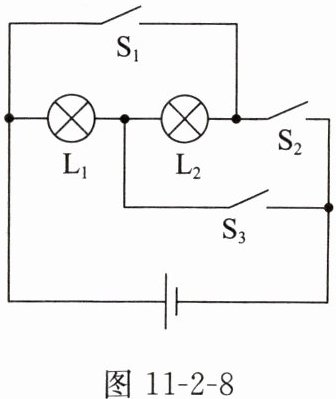

7. 如图 11 - 2 - 8 所示,要使灯 $ L_{1} $ 和 $ L_{2} $ 串联在电路中,应闭合开关S₂；要使灯 $ L_{1} $ 和 $ L_{2} $ 并联在电路中,应闭合开关______S₁、S₃；若同时闭合开关 $ S_{1} $ 和 $ S_{2} $,电路将发生______短路。

答案： S₂ S₁、S₃ 短路
