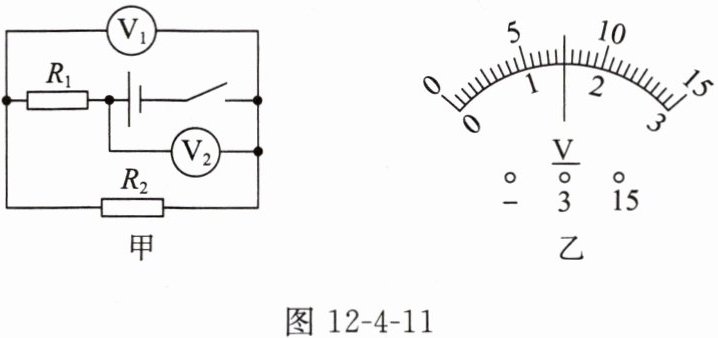

5. 如图12-4-11甲所示的电路中,闭合开关后,两只电压表的指针偏转均如图12-4-11乙所示,则$R_{1}$两端的电压是______$\mathrm{V}$,$R_{2}$两端的电压是______$\mathrm{V}$,通过$R_{1}与R_{2}$的电流之比为______,$R_{1}与R_{2}$的电阻之比为______。

61.51:14:1

答案： 6 1.5 $1:1$ $4:1$

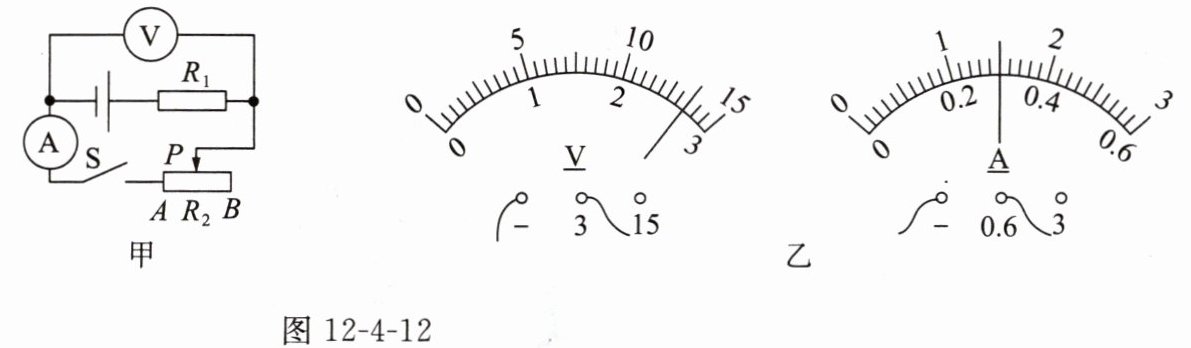

6. 如图12-4-12甲所示的电路中,电源电压为$6\mathrm{V}$。闭合开关$S$后,当滑动变阻器的滑片$P向B$端移动时,电流表的示数将变小(选填“变大”“变小”或“不变”)。当滑片$P$在滑动变阻器的某位置时,电压表和电流表的示数如图12-4-12乙所示,则电阻$R_{1}$的阻值是11$\Omega$。

答案： 变小 11

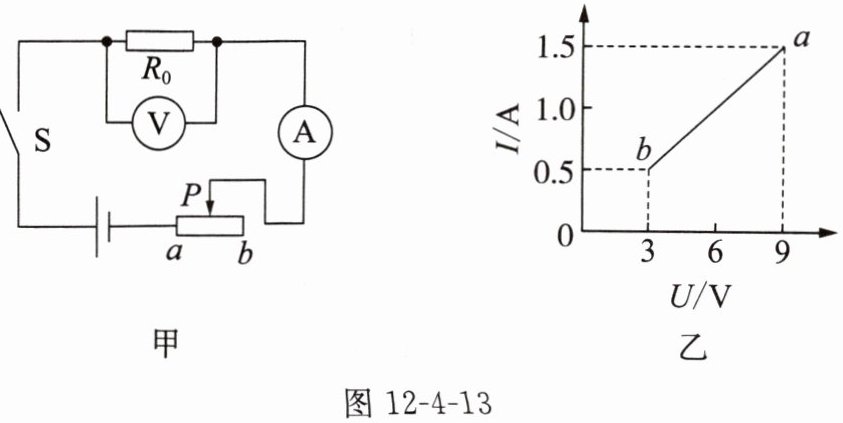

7. 如图12-4-13甲所示的电路中,电源电压保持不变,闭合开关后,滑动变阻器的滑片$P由b端移到a$端,电流表的示数$I与电压表的示数U$的变化关系如图12-4-13乙所示,则电源电压为______$\mathrm{V}$,定值电阻$R_{0}$的阻值是______$\Omega$,滑动变阻器的最大阻值是______$\Omega$。

答案： 9 6 12
