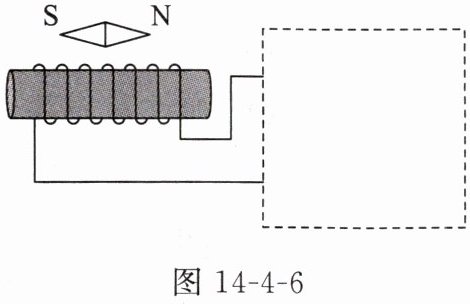

2. 将如图 14-4-6 所示的电磁铁连入你设计的电路中(在虚线框内完成设计,器材自选)。要求：(1)电磁铁的磁性有无可以控制；(2)能改变电磁铁磁性的强弱；(3)电路接通后,小磁针静止时稳定在如图所示的位置。

答案：

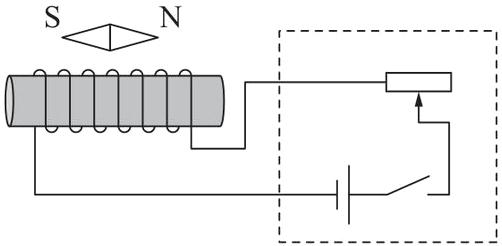

如图所示

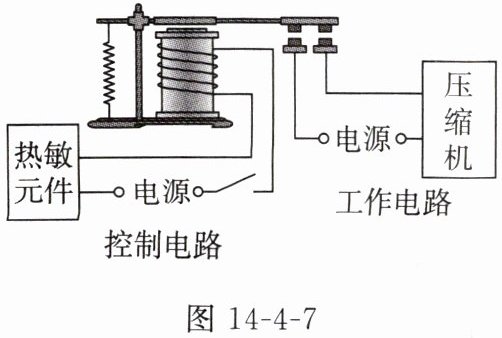

3. 为实现节能和智能控制,空调内部用到了传感器和电磁继电器,图 14-4-7 是启动或关闭空调压缩机的电路示意图。电磁继电器实际上是一个利用电磁铁控制工作电路通断的开关(选填“用电器”“电源”或“开关”)。夏天,用空调制冷的房间温度降低,热敏元件的电阻增大,控制电路的电流减小,电磁铁的磁性减弱；当房间温度低于设定温度时,工作电路就断开,空调停止制冷。

答案： 开关 减弱
