2. 在白天阳光照射太阳能路灯时太阳能电池板给蓄电池充电,在黑夜时蓄电池供电让路灯发光。充电时,蓄电池相当于电路中的(D)。
A.电源
B.开关
C.导线
D.用电器

答案： 2.D

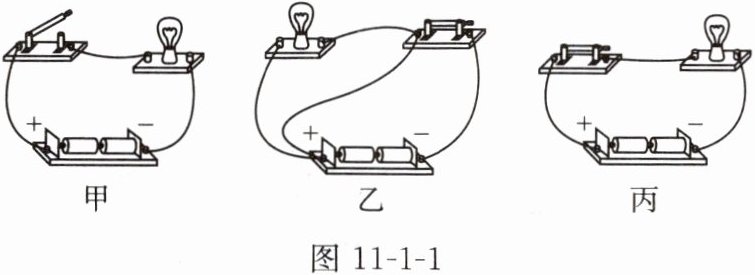

3. 关于如图 11 - 1 - 1 所示的三个电路,下列说法正确的是(A)。

A.甲断路、乙短路、丙通路
B.甲通路、乙短路、丙断路
C.甲断路、乙通路、丙短路
D.甲短路、乙断路、丙通路

答案： 3.A

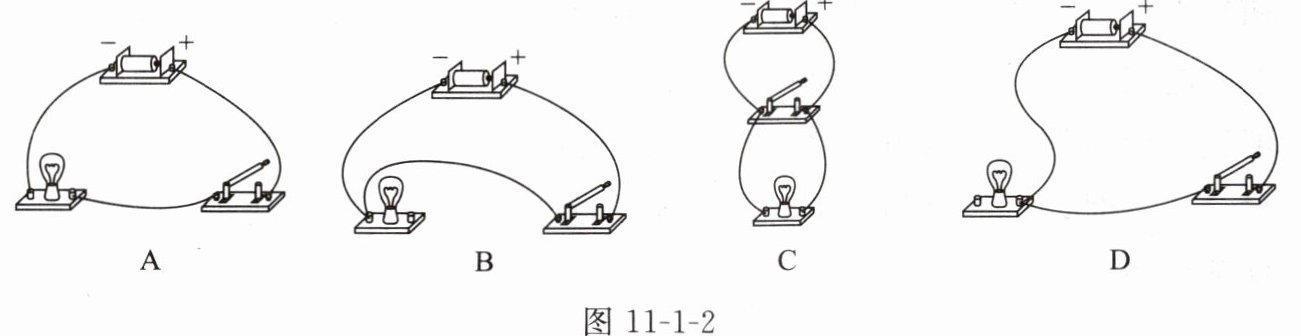

4. 如图 11 - 1 - 2 所示的实物电路中,闭合开关后小灯泡正常发光的电路是(A)。

答案： 4.A

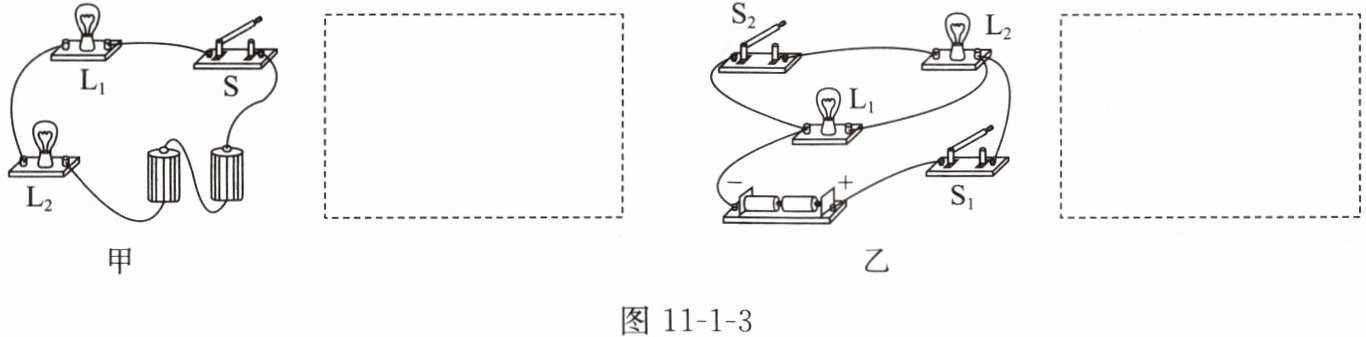

5. 请根据如图 11 - 1 - 3 甲、乙所示的实物图分别在其右侧虚线框内画出对应的电路图。

答案：

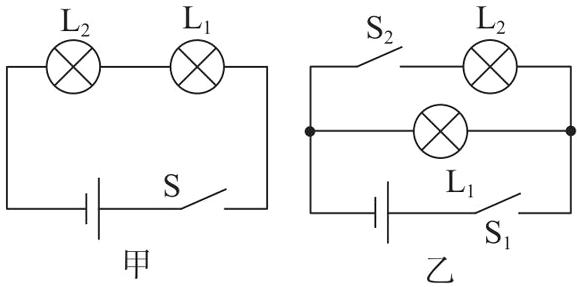

5.如图所示　　　

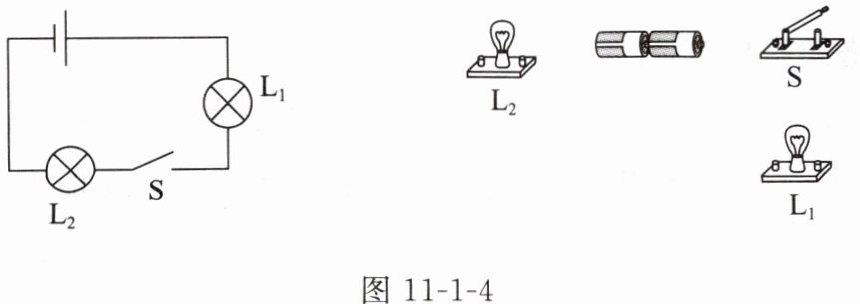

6. 请根据如图 11 - 1 - 4 所示的电路图用笔画线代替导线连接实物图。

答案：

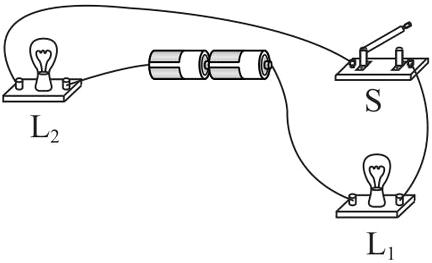

6.如图所示
