《2025年配套综合练习甘肃九年级物理全一册北师大版》

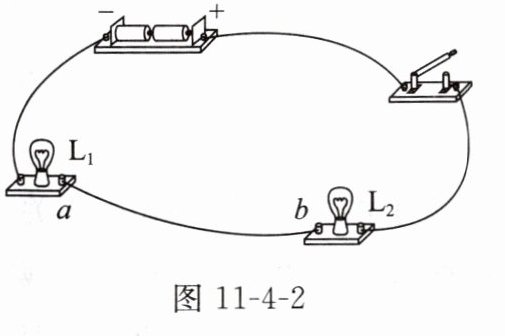

2. 研究表明,金属导体中的电流是由带负电的自由电子定向移动形成的。在如图 11 - 4 - 2 所示的电路中,开关闭合后,小灯泡发光,ab 段导线中自由电子按从a到b(选填“从 a 到 b”或“从 b 到 a”)的方向定向移动形成电流。

答案： 从a到b

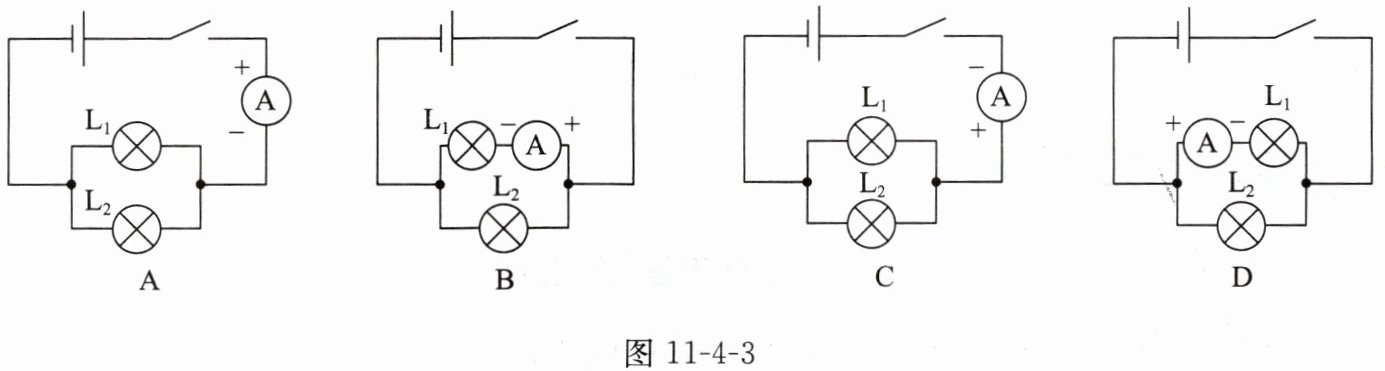

3. 图 11 - 4 - 3 中能正确测量通过灯$ L_1 $的电流的电路是(B)。

答案： B

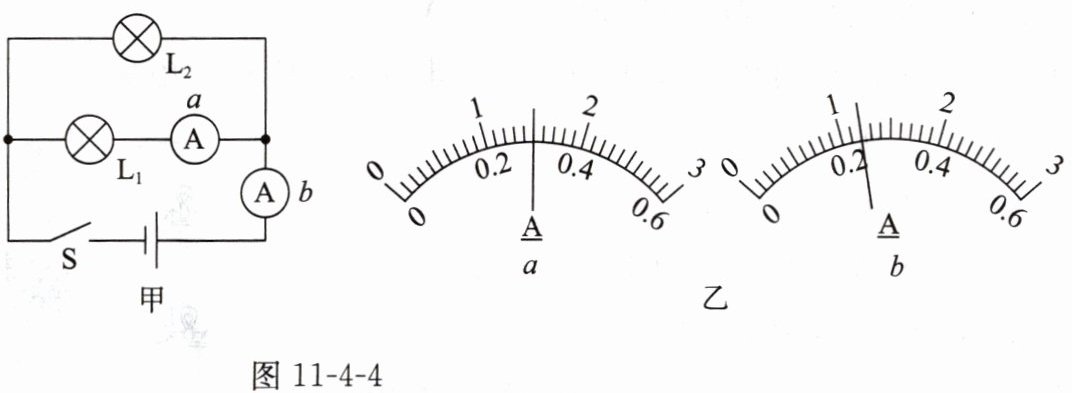

4. 如图 11 - 4 - 4 甲所示的电路中,当开关 S 闭合后,电流表的指针偏转如图 11 - 4 - 4 乙所示,其中 a 电流表测量的是通过$L_{1}$(选填“电源$”“L_1”$或$“L_2”)$的电流,左端是它的负接线柱；通过判断可知 a 电流表使用的是0~0.6 A的量程,b 电流表使用的是0~3 A的量程,则 a、b 电流表的示数分别为0.3A 与1.2A。

答案： $L_{1}$ 负 0~0.6 A 0~3 A 0.3 1.2
