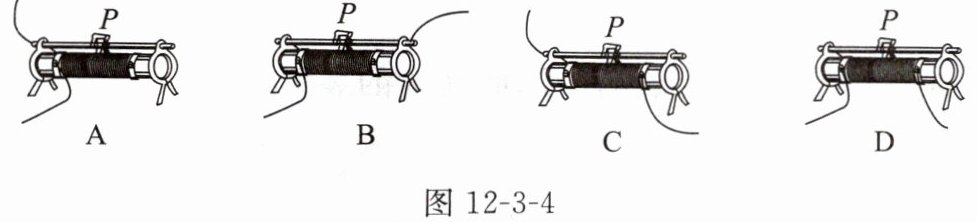

1. 图 12-3-4 是滑动变阻器接入电路的四种方式。其中,当滑片 P 向左滑动时,连入电路的电阻变大的接法是(C)。

答案： C

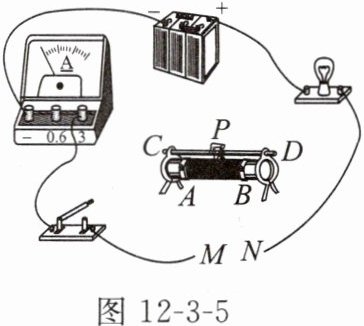

2. 图 12-3-5 是未连接完整的电路,若要求闭合开关后,滑动变阻器的滑片 P 向左移动时灯泡变亮,则下列接法符合要求的是(A)。

A.M 接 A、N 接 D
B.M 接 B、N 接 C
C.M 接 A、N 接 B
D.M 接 C、N 接 D

答案： A

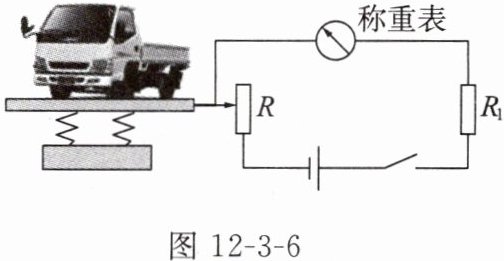

3. 某同学结合所学的物理知识设计了如图 12-3-6 所示的计重秤原理图。下列说法正确的是(D)。

A.称重表其实是一个电压表
B.电路中的$ R_1 $是没有作用的
C.当车辆越重时,R 连入电路的阻值越大
D.当车辆越重时,称重表的示数越大

答案： D

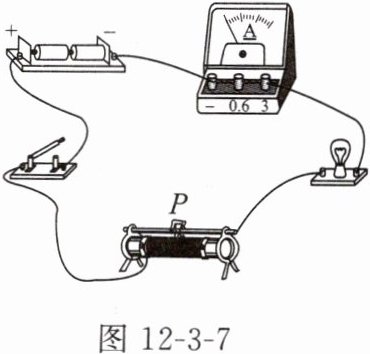

4. 如图 12-3-7 所示的电路中,电源电压不变,下列关于滑动变阻器的说法错误的是(A)。

A.滑片 P 向左滑动,小灯泡将变暗,电流表的示数减小
B.铭牌上标有“10 Ω 2 A”的字样,说明该滑动变阻器接入电路的阻值范围是 0～10 Ω
C.闭合开关前滑片 P 滑到最右端,是为了保护电路
D.要“一上一下”接线才能发挥滑动变阻器变阻的作用

答案： A
