1. 实验方法：控制导体的电阻不变,通过在电路中串联滑动变阻器来改变其两端的电压。

答案： 电阻 滑动变阻器

2. 实验结论：在导体的电阻一定时,通过导体的电流跟导体两端的电压成正比。

答案： 电阻 正比

3. 实验方法：控制电阻两端的电压不变,通过换用不同阻值的定值电阻来改变电阻。

答案： 电压 换用不同阻值的定值电阻

4. 实验结论：在电压一定时,通过导体的电流跟导体的电阻成反比。

答案： 电压 反比

1. 【提出问题】电流与电压有怎样的关系？
【猜想与假设】依据电压是形成电流的原因,猜想：通过导体的电流随着导体两端的电压增大而增大。

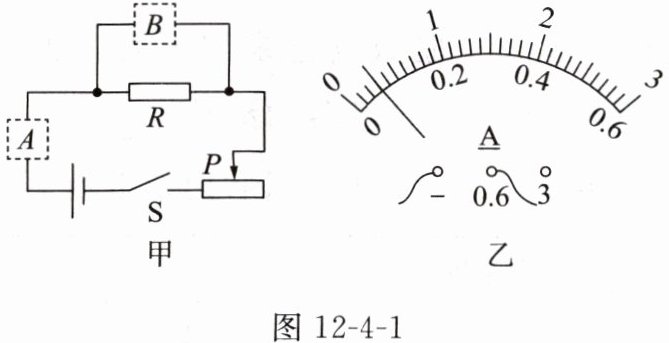

【设计实验】图12-4-1甲是该实验的电路图。请判断虚线框内的电表A、B的符号分别是Ⓐ、Ⓑ。

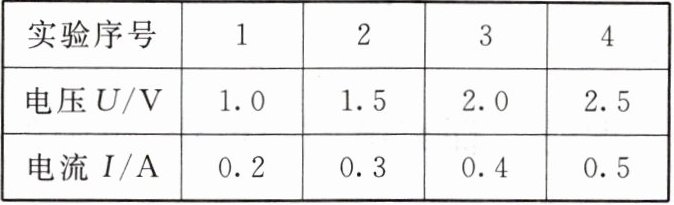

【进行实验】按电路图连接实物电路,电源由两节新干电池组成,滑动变阻器的规格为“20Ω 1A”。接好电路后,闭合开关S,电流表的指针位置如图12-4-1乙所示,此时电流表的示数为0.06A。保持电阻R= 5Ω不变,移动滑片P,测得的几组数据如下表所示。

【分析与论证】采用在坐标纸上描点画出I-U图像(或求电压与对应电流的比值)的方法分析实验数据。
【实验结论】在导体的电阻一定时,通过导体的电流与导体两端的电压成正比。

答案： 增大 Ⓐ Ⓥ 0.06 比值 正比
