《2025年教材全解八年级物理上册苏科版》

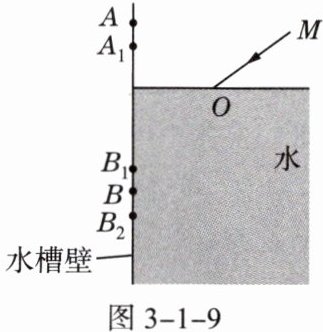

例2 (2024·江苏扬州邗江区期末)如图3-1-9,小华同学用激光笔照射水面,在水槽壁上出现两个红点A和B,下列说法正确的是(C)


A.若保持入射点O的位置不变,欲使A点下移至$A_1$点,应使入射光线MO绕着点O沿逆时针方向转动
B.入射光线MO绕着点O沿顺时针方向转动,能观察到B点移动到$B_2$点
C.若保持入射光线不变,欲使B点下移至$B_2$点,应使水面上升
D.当水面上升时,折射角增大

答案：

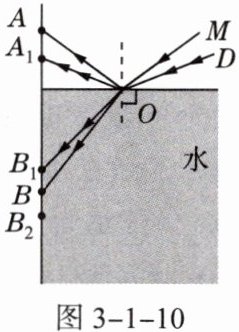

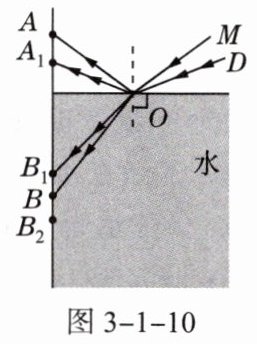

【解析】：当光从空气斜射到水面时,会同时发生反射和折射现象,反射角等于入射角,折射角小于入射角。现保持入射点O的位置不变,欲使光点A下移至$A_1$点,则反射光线偏离法线,反射角增大,根据反射角等于入射角,则入射角也需增大,故使入射光线绕着O点沿顺时针方向转动;同时,入射角增大,折射角也会相应增大,因此,会观察到B点移动到$B_1$点,如图3-1-10所示,A、B错误。在水面变化过程中,由于入射光线不变,即入射角不变,则折射角也不发生改变,保持入射光线不变,欲使B点下移至$B_2$点,应使水面上升,C正确,D错误。
【答案】：C

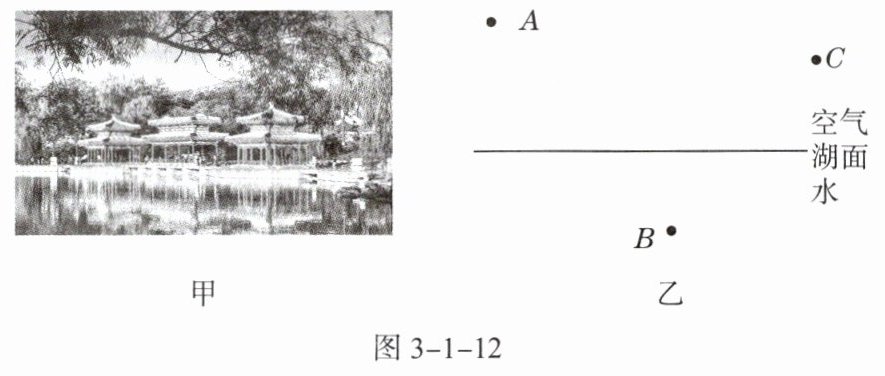

例3 承德避暑山庄湖景如画,如图3-1-12甲所示。小玉同学在岸边,通过平静的湖面,既可看到建筑物的倒影,又可看到水中的鲤鱼。图乙中,A点代表建筑物的顶点,B点代表小玉看到的鱼,C点代表小玉的眼睛。请在图乙中画出:
(1)A点在水中的像A'。
(2)小玉看到A'的光路。
(3)鱼的大致位置B'并完成看到B'的光路图。

答案：
【解析】：
(1)作出A点关于湖面的对称点,即为其所成的像A'。
(2)连接A'C,与湖面交于O',则O'C为反射光线,连接AO'为入射光线。
(3)人看到的鱼在水中,光是从水斜射入空气中进入人的眼睛,当光从水斜射入空气中时,折射角大于入射角,岸边的人感觉光是沿直线传播的,逆着光看去,好像是从光的反向延长线的交点发出的,比实际位置偏高,所以像在实际鱼的上方,故可画出实际鱼的大致位置B'。直接连接眼睛C与B,与湖面的交点O即为入射点,则OC为折射光线,连接B'O即为入射光线。
【答案】：

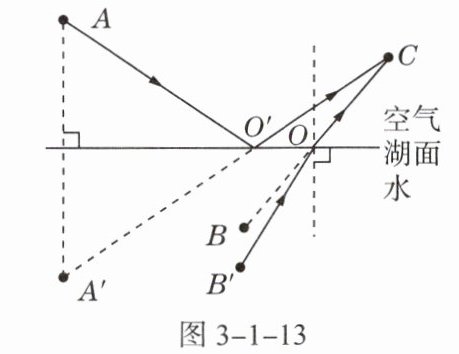

(1) 在图乙中，作出A点关于湖面的对称点A'，如图3-1-13所示。
(2) 连接A'C，与湖面交于点O'，则O'C为反射光线。再连接AO'，为入射光线，如图3-1-13所示。
(3) 在水中，鱼的实际位置B'应比人眼看到的B点低。连接CB，与湖面交于点O，则OC为折射光线。连接B'O，即为入射光线，完成光路图

举一反三2 (答案见274页)

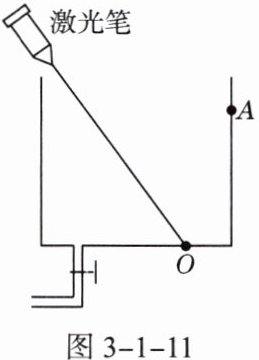

(江苏连云港中考)如图3-1-11所示,一支固定好的激光笔向空水槽底部固定点O打出一束激光。向水槽内加水使水面上升至A点,此时光斑在O点左侧,这是因为发生了光的折射现象。打开水槽底部水龙头缓慢放水,同时观察到水槽底部光斑向右移动。

答案： 左　光的折射　右　
解析:水槽内没有注水时，光沿直线传播，照射到O点;当向水槽内注入适量的水后，光从空气斜射入水中发生折射，折射角小于入射角，折射光线偏向法线，因此水槽底部光斑移动到O点的左侧，该现象属于光的折射现象;打开水槽底部水龙头缓慢放水，水面下降，入射点向右移动，因此底部光斑逐渐向右移动。

举一反三3 (答案见275页)
(2023·山东青岛中考)生命安全与健康“若在水边走路,安全记心头”。看起来不深的池水,也不要贸然下去,否则会有生命危险。

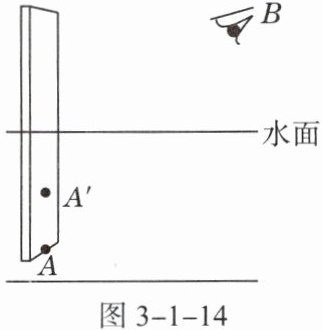

(1)如图3-1-14所示,来自池底A点的光,从水中斜射向空气时,在水面处发生______现象,岸上的人,当眼睛位于B处时,逆着射入眼睛的光看去,感觉A升高到A'的位置,即池水看起来比实际的______。
(2)请在图中画出上述现象的光路图,并标出入射角i。

答案：

(1)折射　浅
(2)如图3 - 1所示
解析:
(1)池底反射的光斜射到水面时发生折射，折射光远离法线，人逆着折射光的方向看见池底的变高的虚像，所以池水看上去比实际的浅。
(2)A点射出的光经过水面折射进入人眼，人眼逆着折射光的方向看去，觉得光是从A'射出，A'是A的虚像，可知,A'比A的实际位置要高一些(即浅一些)。
