《2025年教材全解八年级物理上册苏科版》

（1）如图3-4-20甲所示，一束光平行于主轴射向水透镜，在光屏上得到了一个最小的光斑，则此时水透镜的焦距为8.0cm；若向水透镜中注入水，光屏向靠近透镜方向移才会再次出现清晰的光斑，说明注水后，水透镜焦距f变小。
（2）实验前，先将烛焰、水透镜、光屏三者的中心调至同一高度（或凸透镜的主光轴上），目的是使像成在光屏的中央。
（3）小明同学移动蜡烛、水透镜和光屏至图乙所示位置时，恰能在光屏上看到清晰的倒立（选填“正立”或“倒立”）的实（选填“实”或“虚”）像。
（4）接着小明把近视眼镜给水透镜“戴上”，如图丙，则他应该向水透镜中注入（选填“注入”或“抽出”）适量的水，烛焰的像才会再次变得清晰。

答案： 解析：
（1）平行于主光轴的光经凸透镜折射后会聚在主光轴上一点，这点是凸透镜的焦点。焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦距是8.0 cm；若向水透镜中注入水，光屏向靠近透镜方向移才会再次出现清晰的光斑，说明注水后，像距变小，透镜折光能力变强，即焦距变小。
（2）实验前应先调节光具座上烛焰、透镜和光屏三者的中心在同一高度，这样可使像成在光屏的中央。
（3）由图乙可知，物距大于像距，物像在透镜两侧，成倒立的实像。
（4）近视眼镜镜片是凹透镜，对光有发散作用，使成像靠后，若想使像成在光屏上，应减小焦距，故向水透镜注入适量的水。
答案：
（1）8.0 小
（2）同一高度（或凸透镜的主光轴上） 使像成在光屏的中央
（3）倒立 实
（4）注入

举一反三3 （答案见278页）
（2024·南京玄武区期末）在“探究凸透镜成像规律”的实验中。

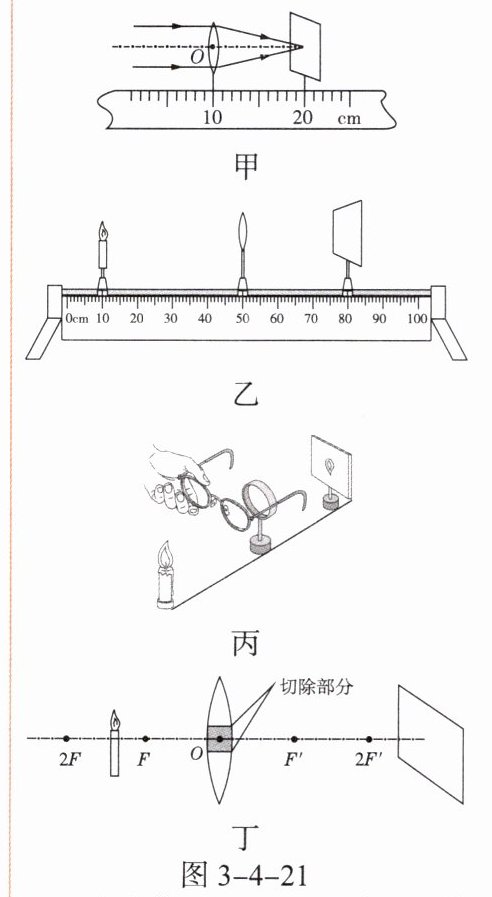

（1）按图3-4-21甲所示，将凸透镜正对太阳光，用刻度尺测出凸透镜的焦距为10.0cm。
（2）蜡烛、凸透镜和光屏在光具座上的位置如图乙，蜡烛向右移动5 cm，光屏向左移动，光屏上能成清晰的像；再将透镜向左移动5 cm，此时应将光屏向________左移动，光屏上会再次出现清晰的像，像的大小与之前相比会________变大（选填“变大”“变小”或“不变”）。
（3）若小明在烛焰和凸透镜之间放一副眼镜，如图丙所示，发现光屏上的像由清晰变模糊了，将光屏适当靠近凸透镜后光屏上再次呈现清晰的像，则该眼镜是远视眼镜。
（4）如图丁所示，将蜡烛放在图示位置，光屏上恰好成清晰的像，若切除凸透镜中间的阴影部分，再将剩余的上、下两部分在O点靠拢在一起，则通过凸透镜蜡烛能成D（选填字母）；如不切除凸透镜中间的阴影部分，只是把阴影部分用黑纸遮挡起来，此时在光屏上可以看到________B（选填字母）。
A. 一个不完整像
B. 一个完整像
C. 两个不完整像
D. 两个完整像

答案：
(1)10.0
(2)左　左　变大
(3)远视
(4)D　B
