《2025年教材全解八年级物理上册苏科版》

例5(2024·江苏南通中考)在探究“凸透镜成像规律”的实验中。

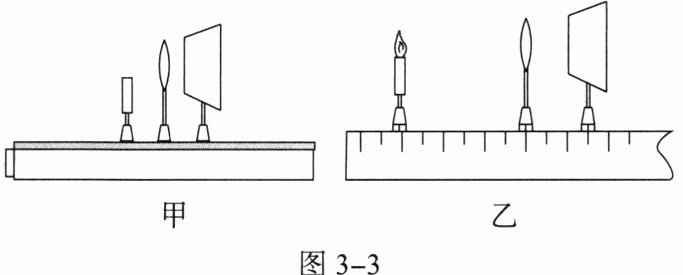

(1)为使烛焰的像成在光屏中央,小丽的调节场景如图3-3甲,操作中的不当之处是调节三者的高度时没有点燃蜡烛。
(2)如图乙,光屏上恰能呈现烛焰倒立、缩小的清晰实像,此时光在光屏上发生______漫反射；若在凸透镜左侧附近放置一镜片,将光屏向左移动,光屏上可再次呈现清晰的像,该镜片是______凸透镜。
(3)保持凸透镜位置不变,为使图乙中光屏上的像变大,小丽的操作应是将蜡烛靠近凸透镜一些,同时光屏适当远离凸透镜。

答案： 解析：
(1)为使烛焰的像成在光屏中央,应使烛焰、凸透镜、光屏的中心在同一高度上,进行此操作时需要点燃蜡烛。
(2)如图乙,此时物距大于像距,则光屏上呈现烛焰倒立、缩小的实像；我们能从不同方向看到光屏上的实像,是因为光在光屏上发生了漫反射；由题意可知,将光屏向左移动,光屏上可再次呈现清晰的像,说明放置镜片后像距变小,则该透镜对光有会聚作用,所以该镜片是凸透镜；
(3)根据“成实像时,物近像远像变大”的规律,为使图乙中光屏上的像变大,应减小物距,并适当增大像距,则小丽的操作应是将蜡烛靠近凸透镜一些(或将蜡烛适当向右移动),同时光屏适当远离凸透镜。
答案：
(1)调节三者的高度时没有点燃蜡烛

(2)缩小 漫 凸
(3)将蜡烛靠近凸透镜一些,同时光屏适当远离凸透镜
