10. （2023·南京中考）用一个焦距为10 cm的凸透镜做“探究凸透镜成像规律”实验，装置如图3-4-32所示。

（1）烛焰和光屏的中心应位于凸透镜的主光轴上。
（2）在图示位置将蜡烛向右移到20 cm刻度线处，此时将图中的光屏向左移动，调节后可在光屏上得一个倒立、缩小清晰的实像。
（3）在图示情景下，要使光屏出现倒立清晰的实像，可在凸透镜左边适当位置放置一个矫正近视眼的合适镜片。

答案：
(1)主光轴　
(2)左　缩小　
(3)近

例1 (2024·山东淄博中考)在探究凸透镜成像规律时,蜡烛和凸透镜的位置如图1所示,光屏上承接到烛焰等大的像(图中未画出光屏)。保持凸透镜位置不变,将蜡烛调至10 cm刻度线处时(B)

A.向右移动光屏能承接到烛焰的像
B.移动光屏能承接到烛焰缩小的像
C.像的位置在50~60 cm刻度线之间
D.投影仪应用了该次实验的成像规律

答案： 解析：根据凸透镜成实像时“物远像近像变小”的规律可知,当蜡烛向左移动远离凸透镜时,光屏向左移动靠近凸透镜,A错误；光屏上承接到烛焰等大的像,则此时物距$u= 2f$,由图可知,$u= 20.0\ cm$,则焦距$f= 10.0\ cm$。保持凸透镜位置不变,将蜡烛调至10 cm刻度线处时,物距$u'= 40.0\ cm$,则$u'＞2f$,成倒立、缩小的实像,此时$f＜v'＜2f$,则像的位置在60~70 cm刻度线之间,照相机应用了该次实验的成像规律,B正确,C、D错误。
答案：B

举一反三1 (答案见279页)

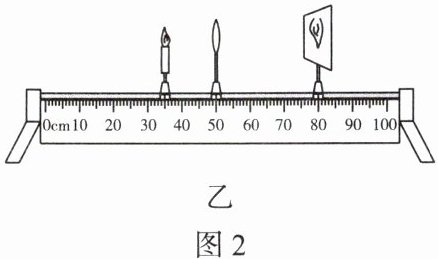

(2023·内蒙古呼伦贝尔中考)在“探究凸透镜成像的规律”实验中,某学习小组用如图2甲所示的方法测量凸透镜的焦距；正确安装并调节实验装置后,在光屏上得到一个清晰的像,如图乙所示。下列说法正确的是(C)




A.由图甲可知,该凸透镜的焦距是40.0 cm

B.照相机成像特点与图乙中烛焰的成像特点相同
C.将图乙中的蜡烛向远离凸透镜方向移动,所成的像逐渐变小
D.图乙中若用黑纸片将凸透镜遮挡一半,光屏上成半个烛焰的像

答案： C
解析:平行于主光轴的光经凸透镜折射后会聚于一点,这点即为此透镜的焦点,从焦点到透镜光心的距离即为焦距,则透镜的焦距为 40.0 cm-30.0 cm=10.0 cm,A 错误;图乙中,物距 u=15.0 cm,焦距 f=10.0 cm,物距小于二倍焦距大于一倍焦距,由凸透镜成像规律可知,图乙中烛焰成的是倒立、放大的实像,应用这个原理制成了投影仪,与照相机不同,B 错误;将图乙中的蜡烛向远离凸透镜方向移动,物距变大,像距变小,像变小,C 正确;用黑纸片将凸透镜遮挡一半,凸透镜的另一半仍能会聚烛焰发出光,成烛焰完整的像,只是像比原来变暗,D 错误。
