《2025年教材全解八年级物理上册苏科版》

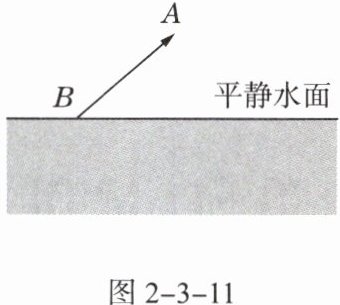

例2 (2024·江苏无锡惠山区模拟)如图2-3-11是水面上一根倾斜芦苇AB的简化图,请作出AB经水面所成的像。

答案：
解：分别过点A、B作水面的垂线，在垂线上水面下方取与A、B到水面距离相等的点A'、B'，用虚线连接A'、B'，即为AB经水面所成的像A'B'。

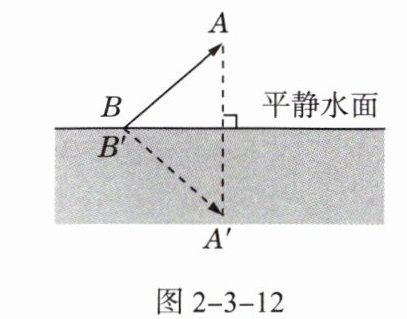

答案：如图2-3-12所示

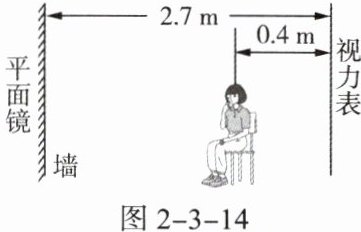

例3 如图2-3-14所示,检查视力时,视力表挂在被测者头部的后上方,被测者识别对面墙上镜子里的像。下列表述中正确的是(D)

A.视力表在平面镜中所成的像能被我们看到,所以为实像
B.视力表在平面镜中的像与被测者相距5.4 m
C.若被测者向平面镜靠近0.1 m,则她在镜中的像将变大
D.若被测者看到“E”的像开口向上,则视力表中该“E”的开口向上

答案： 【解析】：
根据平面镜成像特点可知,视力表在平面镜中所成的像是虚像,A错误；视力表到平面镜的距离是2.7 m,根据物像到平面镜的距离相等可知,视力表的像到平面镜的距离也是2.7 m,所以被测者到视力表像的距离为2.7 m+2.7 m-0.4 m= 5 m,B错误；像与物大小相等,与物到平面镜的距离无关,故被测者向平面镜靠近0.1 m,则她在镜中的像大小不变,C错误；平面镜成像中像和物关于镜面对称,若被测者看到“E”的像开口向上,则视力表中该“E”的开口向上,D正确。
答案:D

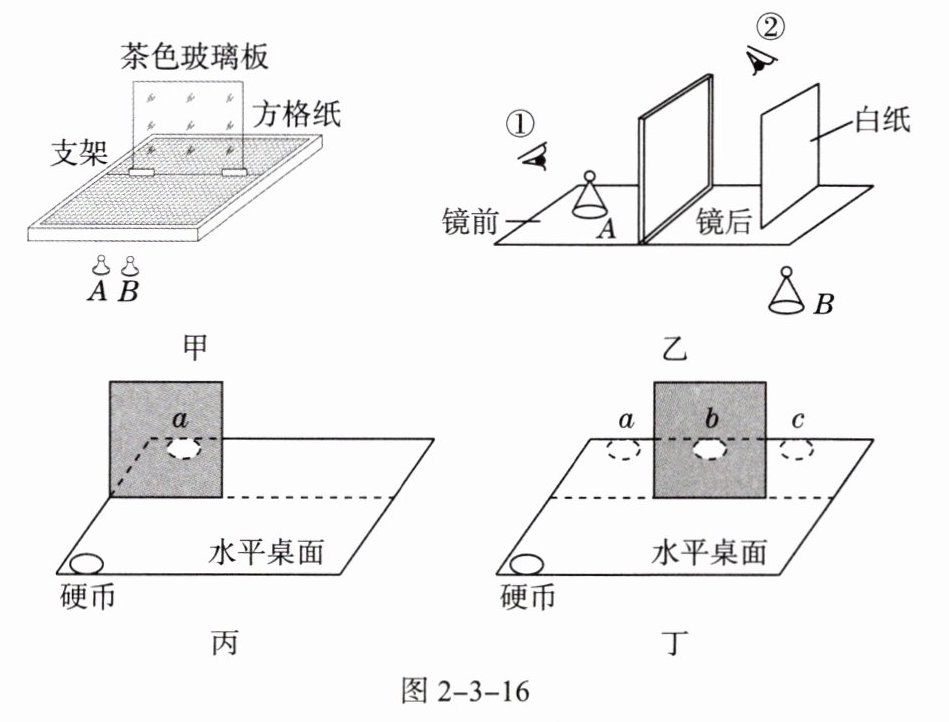

例4 小明利用如图2-3-16甲所示的实验装置以及铅笔和刻度尺,进行“探究平面镜成像的特点”的实验。
(1)该实验应在较______(选填“亮”或“暗”)的环境中进行,实验中所用的茶色玻璃板应选______(选填“薄”或“厚”)一些的,且应______于水平桌面放置;选用玻璃板的目的是______。
(2)在玻璃板前放置棋子A,将棋子B放在玻璃板后并移动,人眼一直在玻璃板的前侧观察,直至B与A的像完全重合,这是为了验证______,所用的科学探究方法是______(选填“等效替代”“转换”或“控制变量”)法;小明想借助光照使棋子A的像更清晰,那么光应该照在______(选填“棋子A”“棋子B”或“玻璃板”)上。
(3)为了探究平面镜成像的虚实情况,将一张白卡片竖直放在B所在的位置,应在玻璃板______(选填“前”或“后”)侧观察白卡片是否有A的像。
(4)如图丙所示,将一枚硬币放在竖直的平面镜前,硬币的像在a处;将平面镜平移至如图丁所示的位置时,硬币的成像情况是______。
A. 硬币成像在a处
B. 硬币成像在b处
C. 硬币成像在c处

答案： 解析:
(1)棋子不是光源,故该实验应在较亮的环境中进行；茶色玻璃板既能成像又能确定像的位置,故实验中使用茶色玻璃板而不使用平面镜的原因是便于确定棋子A所成像的位置；实验中所用玻璃板的两个面都能反射成像,用厚玻璃板实验时,两个面反射成的像相距较远,对实验影响大,故玻璃板应当薄一些；实验中的茶色玻璃板应当垂直于水平桌面放置,否则成的像偏上或偏低,实验无法完成。
(2)棋子B与棋子A的像完全重合,而B与A大小相等,故可以验证像与物大小是否相等,这里用到的科学探究方法是等效替代法；物体越亮,成像越清晰,故光应照在棋子A上。
(3)为了判断平面镜成的是虚像还是实像,应直接观察白纸,即按照图乙中②的方式进行观察,根据白纸上没有出现棋子A的像,说明平面镜成的是虚像。
(4)平面镜所成的像与物关于平面镜对称,硬币位置不变,将平面镜平移,平面镜仍在原来像与成像物体的对称轴上,像的位置不变,选A。
答案：
(1)暗 薄 垂直 便于确定棋子A的像的位置
(2)像与物体大小是否相等 等效替代 棋子A
(3)后
(4)A

举一反三2 (答案见272页)

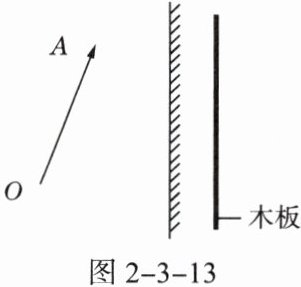

如图2-3-13所示,物体OA放在平面镜前,不透光的木板放在平面镜后,请画出物体OA在平面镜中的像。

答案：
如图2-3所示　解析:由于平面镜成的像是虚像，平面镜后面放一不透光的木板对平面镜成像无影响，先作出端点O、A关于平面镜的对称点O'、A'，用虚线连接O'、A'即为物体OA的像。　　　
　　

举一反三3 (答案见272页)
如图2-3-15,小华在商场买鞋时,他直立面向竖直放置在地面上的试鞋镜,但在镜中看不到自己脚上新鞋的像。为了看到新鞋的像,以下做法可行的是( )


A.站在原地竖直向上提起一只脚
B.站在原地弯腰或下蹲
C.整个人靠近镜面
D.整个人远离镜面

答案：
B　解析:根据图示，要想看到镜中的新鞋，就要使眼睛看到新鞋成的像，也就是说鞋子反射的光经过平面镜反射后必须能进入人的眼中。　站在原地竖直向上提起一只脚，入射角减小，入射光线与反射光线的夹角减小(反射光线偏低)，反射光线始终在眼睛的下方，故不能看到新鞋的像，A 错误。鞋子反射的光经过平面镜反射后必须能进入人的眼中，由图可以看出:站在原地下蹲，可以看到镜中的鞋，B正确。平面镜成像时物和像到镜面的距离相等，由相似三角形的性质可知，刚好看到镜中的鞋时，人眼到地面的高度正好是镜子高度的2倍，只有满足“人眼到地面的高度小于或等于镜子高度的2倍”时，人才能看到镜中的鞋，所以，保持直立靠近或远离“试鞋镜”，如果原来看不到，靠近或远离后依然无法看到，C、D错误。
