《2025年教材全解八年级物理上册苏科版》

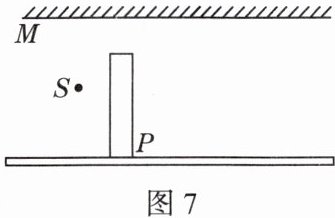

例3 如图7所示,在某房间的天花板上装有平面镜M,S为一灯泡,P为不透明的墙。请画出灯泡发出的光经平面镜反射后,能够照亮P墙右侧区域的光路图。

答案：

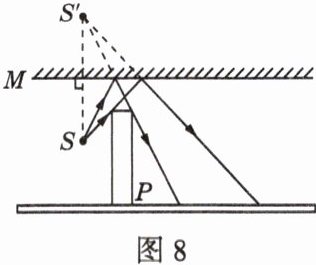

解析：当人逆着反射光看时,反射光好像从镜子后面的虚像发出,所以先作S关于镜面的对称点S',则只要连接S'与墙右上角并延长即可得到最左侧的反射光线,进而得到相应的入射点,连接S和入射点即可得到对应的入射光线；连接S与墙的左上角并延长,得到对应最右侧反射光线的入射光线及入射点,连接S'与相应的入射点并延长即可得到最右侧的反射光线,则两条反射光线之间的区域就是灯泡发出的光经平面镜反射后,能够照亮P墙右侧的区域。

举一反三3 (答案见278页)
如图9所示,S是一个发光点,S'是它在平面镜中成的像,SA是S发出的一条光线,请在图中画出平面镜的位置和SA经平面镜反射后的光线。

答案：
3. 如图 3-8 所示 解析:连接 SS'，作出 SS'的中垂线，即为镜面，SA 与镜面交于点 A，即 A 正好为入射点；连接 S'A 并延长到 B，则 AB 就是 SA 的反射光线。

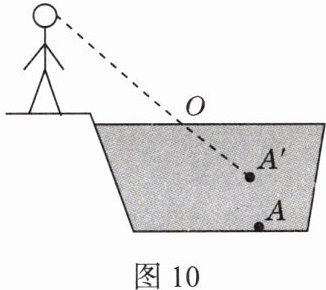

例4 生命安全与健康 在防溺水教育活动中,老师告诉学生,池塘里水的实际深度比看起来的深度要深,不能贸然下水游泳。如图10为解释这一现象的情景,其中A为水底的物体,A'是岸边儿童看到的A的像。请你在图中作出过O点的入射光线和折射光线。

答案：

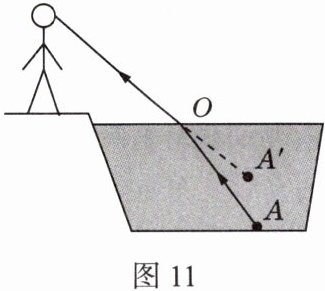

解：水底的物体A反射出的光在水面处发生了折射,折射角大于入射角,人认为光是沿直线传播的,所以逆着折射光线看上去,看到的是A'点,连接眼睛与O点即为折射光线,连接AO即为入射光线。

举一反三4 (答案见278页)

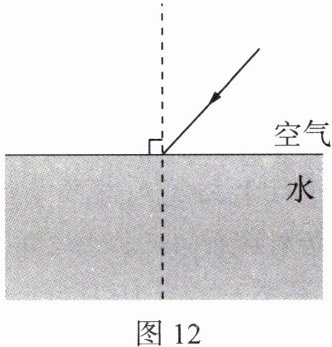

(2024·江苏连云港中考)按照题目要求作图。如图12所示,一束光从空气斜射向水面,请画出这条入射光线的折射光线。

答案：
4. 如图 3-9 所示 解析:根据光的折射规律，光从空气斜射入水中时，折射角应该小于入射角，据此在法线左侧的水中作出折射光线，并且标出折射光线的方向。
