一、探究凸透镜成像的规律
(2024.江苏淮安中考.4分)在“探究凸透镜成像规律”实验中:

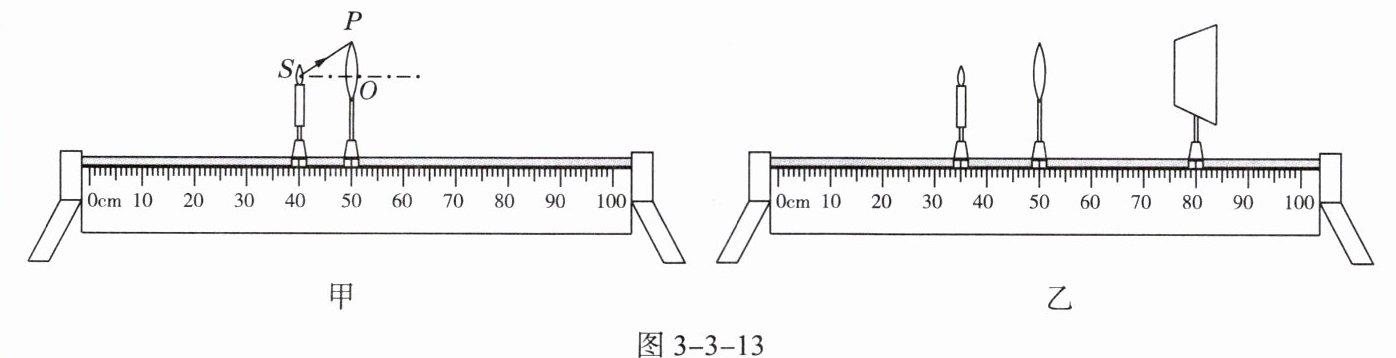

(1)如图3−3−13甲所示,S为烛焰中心,凸透镜的焦距f=10cm,O为光心。画出光线SP经过凸透镜后的折射光线。

(2)蜡烛、凸透镜和光屏在光具座上的位置如图乙所示,此时光屏上承接到烛焰清晰的像,生活中的投影仪就是根据这一原理制成的。若蜡烛和光屏位置不变，将凸透镜移至65.0cm刻度线处，光屏上能再次承接到烛焰清晰的像。
(3)凸透镜成像规律被广泛应用于摄像器材中，小明发现手机无需像数码相机那样“调焦”，也能获得清晰的像。他将手机拿到实验室去探究，实验数据如表所示:
实验次数 1 2 3 4 5 6
物距/m 10.00 5.00 2.00 1.00 0.50 0.10
像距/cm 0.500 0.501 0.502 0.503 0.505 0.526
根据表中数据，判断手机镜头的焦距最接近D。
A.5m B.0.5m C.0.05m D.0.005m

答案：
解析:
(1)S位于凸透镜的焦点上,经过凸透镜焦点的光折射后平行于主光轴。
(2)由题图乙知,物距小于像距，成倒立、放大的实像，生活中的投影仪就是根据这一原理制成的。此时的物距是50.0cm−
35.0cm=15.0cm;像距为80.0cm−50.0cm=30.0cm;根据凸透镜成像的特点和在折射中光路是可逆的，当物距等于30.0cm,像等于15.0cm时,成倒立、缩小的实像,若蜡烛和光屏位置不变,将凸透镜移至65.0cm刻度线处，即可满足该条件，光屏上能再次承接到烛焰清晰的像。
(3)物距越大，凸透镜所成的倒立、缩小的实像越靠近焦点，根据表格中的数据分析可知，手机镜头的焦距最靠近像距
0.500cm=0.005m,故选D。
答案:

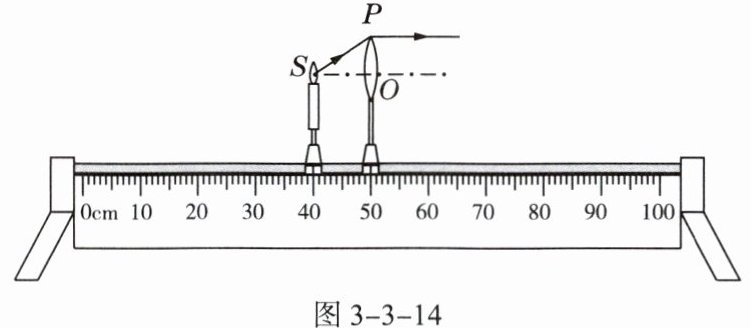

(1)如图3−3−14所示


(2)投影仪 65.0

(3)D(图1分,每空1分)
