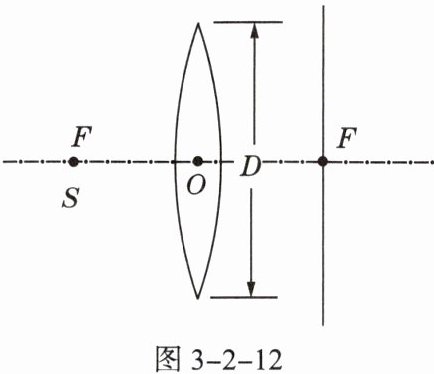

例1 (2024·江苏苏州昆山期中)小明测焦距时先将凸透镜(直径D)和光屏的位置固定,将点光源S从紧贴凸透镜的位置缓慢向外移动到某一位置,光屏上出现一个与透镜直径相近的光斑,此时固定光源、凸透镜,再将光屏远离透镜,移动的过程中,若光屏上光斑的大小 几乎不变(选填“逐渐变大”“几乎不变”或“先变小后变大”),则说明光源到凸透镜的距离即为凸透镜的焦距;在测量中,小明发现在光屏上光斑外侧还有一个暗环,他猜想可能是凸透镜的边框造成的,于是他拆除边框直接将凸透镜固定在原位置,进行实验验证,发现暗环仍然存在,你认为暗环形成的原因是光的直线传播和光的______折射 形成的;若实验中,光屏在右焦点处,如图3-2-12所示,要使光屏上暗环面积减小,仅需将光屏向 ______左移动。

答案： 解析:
光屏移动的过程中,若光屏上光斑的大小几乎不变,说明光源在焦点上,光源发出的光经凸透镜折射后,平行主光轴射出,则光源到凸透镜的距离即为凸透镜的焦距。透镜边缘以外的光线沿直线传播,以内的光线会发生偏转,二者之间会形成一个没有光线的黑色区域,这就是暗环。暗环形成的原因是光的直线传播和光的折射形成的。若实验中,光屏在右焦点处,要使光屏上暗环面积减小,仅需将光屏向左移动。
答案:
几乎不变 折射 左

举一反三1 (答案见276页)

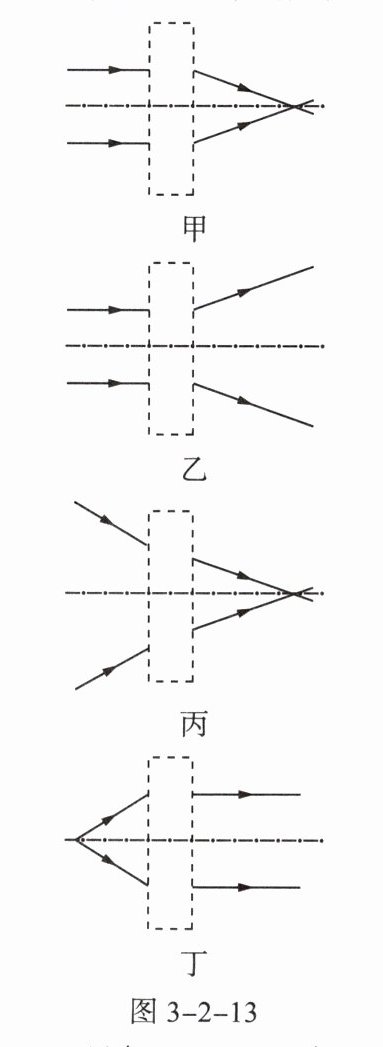

(2024·西安长安区期末)在图3-2-13所示虚框中放入适当的凸透镜或凹透镜,使光路图成立。其中放入凸透镜的是(A)


A.甲和丁
B.乙和丁
C.丙和丁
D.乙和丙

答案： 1. A
解析:甲、丁两图中，经过透镜后光线变得会聚了，为凸透镜;乙、丙中光线经过透镜后变得发散了，为凹透镜。
