《2025年教材全解八年级物理上册苏科版》

综合 物态变化图像分析

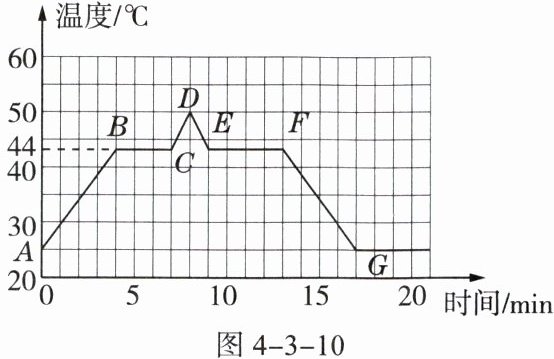

例1 如图4-3-10是某物质的熔化和凝固图像，从图像中获得的信息正确的是(A)

A.第4 min时该物质开始熔化
B.该物质在BC段放出了热量
C.该物质在温度为44 ℃时一定是液态
D.该物质的沸点是44 ℃

答案： 解析：由图像可知，BC段为物质的熔化过程，第4 min时该物质开始熔化，A正确；晶体熔化过程，吸收热量，温度不变，B错误；该物质的熔点为44 ℃，则44 ℃时的状态可能是固态、液态、固液共存状态，C、D错误。
答案：A

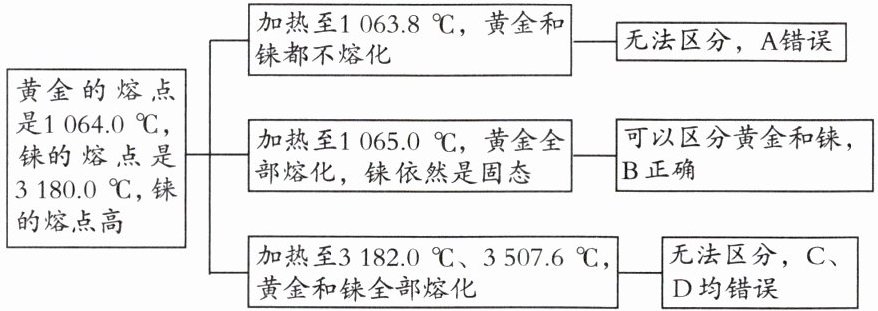

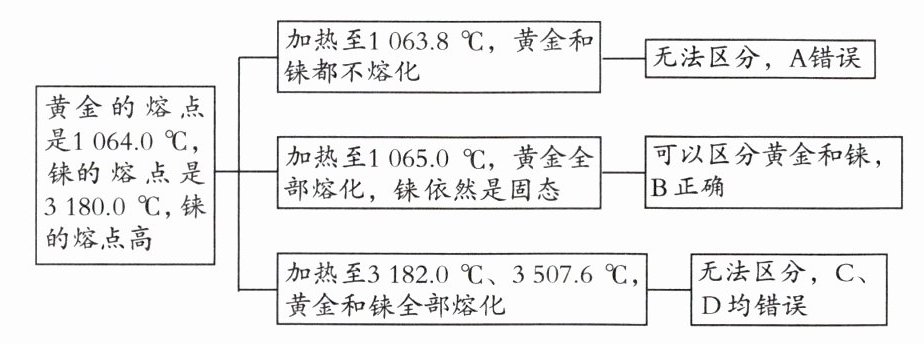

例2 已知黄金的熔点约为1064.0 ℃，铼的熔点约为3180.0 ℃，可以有效检测黄金制品中有无铼颗粒的方法是(B)

A.加热至1063.8 ℃并观察有无铼颗粒
B.加热至1065.0 ℃并观察有无铼颗粒
C.加热至3182.0 ℃并观察有无铼颗粒
D.加热至3507.6 ℃并观察有无铼颗粒

答案：
【解析】：

【答案】：B

举一反三1 （答案见284页）

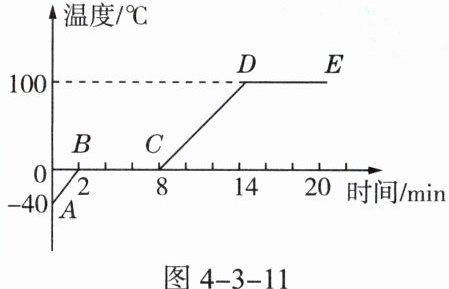

小美同学对冰加热，她将冰熔化成水直到沸腾的过程，绘制成如图4-3-11所示的温度随时间变化的图像，下列分析正确的是(C)


A.图像中的DE段是冰的熔化过程
B.BC段物质的温度保持不变，没有吸热
C.水的凝固点是0 ℃
D.AB、CD段物质在吸热，BC、DE段物质没有吸热

答案： C 解析:图像中 AB 段表示冰吸热升温,BC 段才是冰的熔化过程,而 DE 段是水的沸腾过程,A 错误。AB、CD 段物质在吸热升温,BC 段是冰的熔化过程,DE 段是水的沸腾过程,都要吸热且温度不变,B、D 错误。从图像上可以看出,冰熔化时温度一直保持在 $0^{\circ}C$,说明冰是晶体,其液态是水,水的凝固点是 $0^{\circ}C$,C 正确。

举一反三2 （答案见284页）
（2024·江苏无锡新吴区二模）我国古代科技著作《天工开物》中，对釜的铸造有“铁化如水，以泥固纯铁柄杓从嘴受注”这样的记载。其中“铁化如水”描述的物态变化是熔化，该过程是一个_______吸收（选填“吸收”或“放出”）热量的过程。

答案： 熔化 吸收
