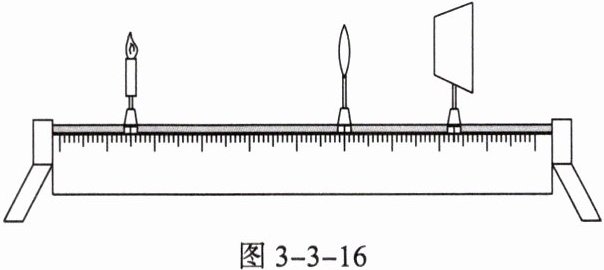

例1D如图3−3−16所示,蜡烛的“烛焰”通过凸透镜在
光屏上成一个清晰、__________倒立的实像。若保持蜡烛和光屏的位置不变,仅将凸透镜更换成另一个焦距相同、尺寸更大的凸透镜，此时光屏上像的大小与原来的像对比应________不变(选填“变大”“变小”或“不变”)。

答案： 解析:
由图可知，物距大于像距，此时成倒立、缩小的实像;若保持蜡烛和光屏的位置不变，仅将凸透镜更换成另一个焦距相同、尺寸更大的凸透镜，物距、像距不变，此时光屏上像的大小与原来的像对比大小不变，但会更亮一些。
答案:
倒 不变

例2)(2023.江苏扬州中考)如图3−3−17甲,在装有水的杯子里,小红将一支铅笔分别紧贴杯壁内、外竖直放置,两次都观察到铅笔放大的像,俯视图如图乙、丙所示。下列说法正确的是( A)
A.图乙中铅笔向前移,像一直变小
B.图乙中铅笔向前移，像先变小后变大
C.图丙中铅笔向后移，像一直变大
D.图丙中铅笔向后移，像先变小后变大

答案： 解析:
圆柱形水杯相当于凸透镜，图乙中，铅笔紧贴杯子后面部分的内壁，此时杯子前面部分相当于凸透镜，当铅笔前移时，位于
焦点以内的铅笔物距不断减小，所成正立、放大的虚像逐渐变小，A正确，B错误。
图丙中，铅笔向后移，凸透镜焦距不变，在焦点以内，铅笔的虚像随着物距的增大而变大,移动到焦点以外，随着物距的增大，铅笔所成的实像逐渐变小,C、D错误。
答案:A
