《2025年教材全解八年级物理上册苏科版》

7.(2023.陕西中考)如图3−3−24所示，是某地投放使用的智能无人驾驶小巴车，它可以通过车上的摄像机和激光雷达识别道路状况。小巴车上的摄像机识别道路上的行入时，其镜头相当于一个凸透镜，行人在摄像机感光元件上成倒立、缩小的实像。当小巴车靠近公交站牌时，站牌在摄像机感光元件上所成的像变大选填“变大”“变小”或“不变”)。

答案： 凸 实 变大
解析:小巴车上的摄像机镜头相当于一个凸透镜,成像原理是当物距u＞2f时凸透镜成倒立、缩小的实像。凸透镜成实像时,物近像远像变大,因此小巴车靠近公交站牌时,站牌在感光元件上所成的像变大。

8.(2024.江苏宿迁中考)在“探究凸透镜成像规律”的活动中，利用了如图3−3−25所示装置。
(1)调节器材，使烛焰和光屏的中心位于凸透镜的主光轴上。

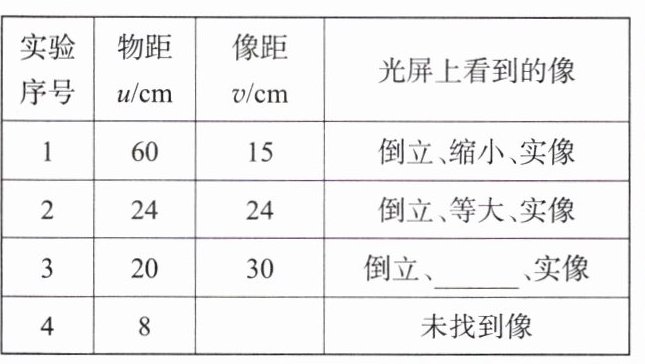

(2)改变蜡烛和光屏的位置，多次实验，并将数据记录在表格中，分析数据可知凸透镜焦距为12cm,第3次实验中,光屏上成倒立、放大的实像。

(3)智能汽车通过车载摄像头，识别行人、路标和其他车辆，实现自动导航和驾驶，车载摄像头根据的是第1次实验的原理。
(4)物距u=8cm不变，要想在光屏上看到像,应更换焦距较小的凸透镜。

答案：
(1)主光轴
(2)12 放大
(3)1
(4)小
解析:
(1)为了使像成在光屏中央,应调整烛焰和光屏的中心位于凸透镜的主光轴上。
(2)由表中数据可知,u=v=24 cm,根据u=v=2f,成倒立、等大的实像,即2f=24 cm,故该凸透镜的焦距f=12 cm;第3次实验中,物距2f＞u=20 cm＞f,成倒立、放大的实像。
(3)车载摄像头是根据u＞2f,成倒立、缩小的实像的原理制成的,与表中第1次成像原理相同。
(4)凸透镜成实像时,物距大于一倍焦距,要想在光屏上看到像,凸透镜的焦距要小于8 cm,应更换焦距较小的凸透镜。

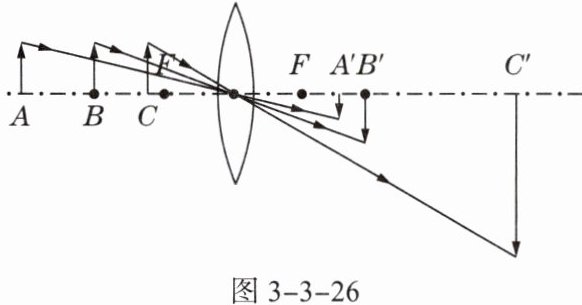

1.从左向右依次为A'、B'、C",如图3−3−26所示。

答案： 解：
1. 物体在A位置（u＞2f）：过A顶端作过光心光线，方向不变；作平行于主光轴光线，经透镜后过焦点F。两光线交点为A'，A'在1倍焦距与2倍焦距之间（f＜v＜2f），成倒立、缩小实像。
2. 物体在B位置（u=2f）：过B顶端作过光心光线，方向不变；作平行于主光轴光线，经透镜后过焦点F。两光线交点为B'，B'在2倍焦距处（v=2f），成倒立、等大实像。
3. 物体在C位置（f＜u＜2f）：过C顶端作过光心光线，方向不变；作平行于主光轴光线，经透镜后过焦点F。两光线交点为C'，C'在2倍焦距以外（v＞2f），成倒立、放大实像。
