《2025年亮点给力大试卷八年级物理上册苏科版》

4. (6 分)按要求作图.

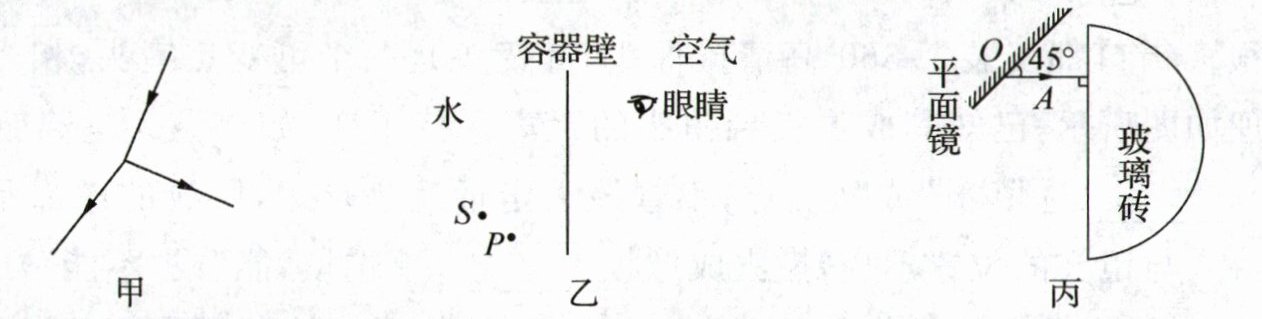

(1)小明做“光的反射和折射”实验时,画出了光由空气进入玻璃中时发生反射和折射的光路图,如图甲.请你补画出法线 MN 和界面 PQ.
(2)新趋势 情境素材(2024·山东菏泽改编)2024 年 4 月 26 日,神舟十八号载人飞船成功对接中国空间站,装有 4 条斑马鱼的特制透明容器顺利转移到问天实验舱.请你在图乙中画出航天员看到斑马鱼的光路图,并标出折射角γ.(S、P 分别为斑马鱼的实际位置或其像的位置,不考虑容器壁对光线的影响)
(3)如图丙所示,平面镜与水平方向成$45^{\circ }$角,OA 是光线经过平面镜反射后的反射光线,请画出 OA 对应的入射光线,并将光线 OA 穿过半圆柱形玻璃砖后的光路补充完整.

答案：
4.
(1)如图所示

(2)如图所示

(3)如图所示

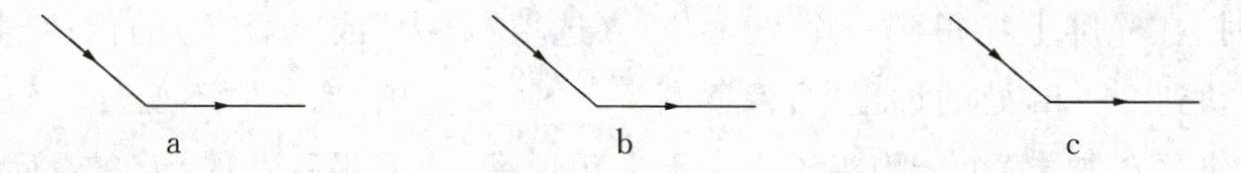

5. (3 分)如图所示,可以利用不同的光学元件来改变入射光线的传播方向,请在图中分别画出三种合适的光学元件.(要求画出光学元件的大致位置,且光路图符合光学规律)

答案：

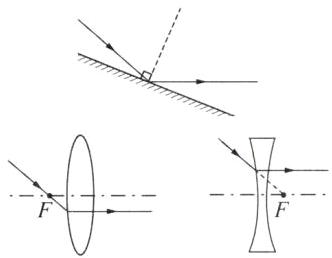

5.如图所示

6. (6 分)根据要求完成下列作图.
(1)(2025·上海期末)在图甲、乙中画出与折射光线相对应的入射光线.

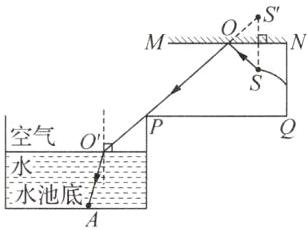

(2)如图丙所示,水池边有一路灯 S,路灯上方有一平面镜 MN,PQ 为路面,S 发出的光经 MN 反射后能射入水中,通过作图确定光能照亮水池底的最右侧 A 点.

答案：
6.
(1)如图所示

(2)如图所示

7. (5 分)按要求作图.

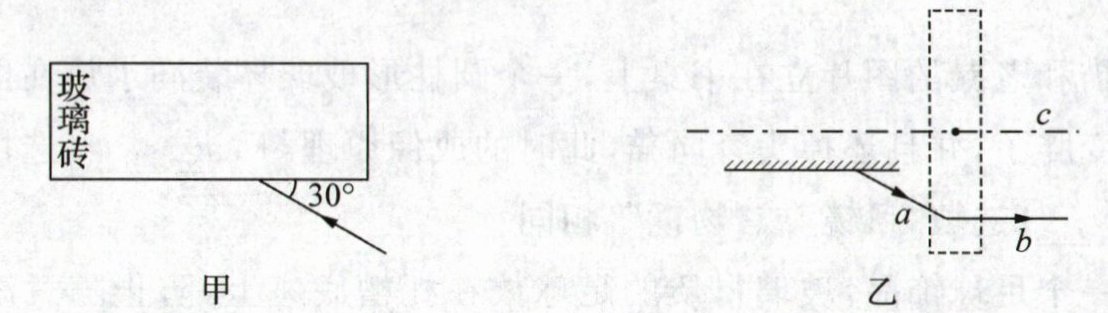

(1)(2025·湖北黄石期中)如图甲,一束光射向一块玻璃砖并穿过.画出这束光进入玻璃和离开玻璃后的折射光线(注意标出法线和离开玻璃后的折射角).
(2)(2025·四川成都期末)有一点光源 S,它在平面镜中的像与透镜的焦点 F 重合,S 发出的一条光线经平面镜反射后,反射光线为 a,经透镜折射后的折射光线为 b,透镜主光轴为 c,如图乙所示.请在图中画出:①透镜的焦点 F;②点光源 S 的位置;③透镜的类型.

答案：
7.
(1)如图所示

(2)如图所示
