13. (7分)某学校兴趣小组探究显微镜成像原理,查阅资料发现:显微镜的镜头可以看作由一块焦距较小的凸透镜(物镜$L_1)$和一块焦距较大的凸透镜(目镜$L_2)$组成,被观察的微小物体先在物镜中成一个像,这个像就相当于目镜中的物体,然后它在目镜中再次成像.如图$,F_1$为物镜的焦点$,F_2$为目镜的焦点,图中已作出微小物体AB在物镜中所成像A'B'的光路图以及A'B'射向目镜的两条光线.

(1)与A'B'对比,目镜$L_2$所成的像是一个____正立(选填“正立”或“倒立”)的____虚像(选填“实像”或“虚像”).
(2)物镜的成像原理与____C是一致的.
A. 放大镜
B. 照相机
C. 幻灯机
(3)使用显微镜观察时,如果光线过强,应选择____A作为底部的反光镜.
A. 平面镜
B. 凹面镜
(4)用显微镜观察写有“b”的装片,视野中看到的图像是____q(选填“b”“p”“q”或“d”).

答案：
(1)正立　虚像　
(2)C　
(3)A　
(4)q

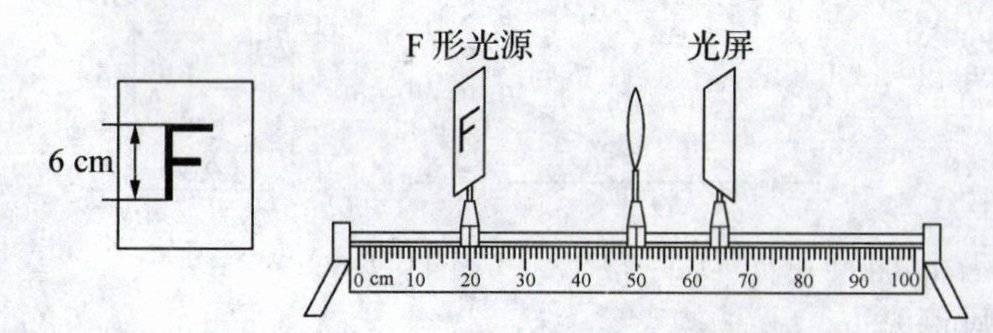

14. 新素养 科学探究(8分)(2024·贵州)如图,用焦距为10 cm的凸透镜、高度为6 cm的F形光源、光屏和光具座等器材探究凸透镜成像大小的变化规律,通过测量像的高度反映像的大小.
(1)若要测量光源在光屏上所成像的高度,还需要的测量工具是刻度尺.
(2)将光源逐渐靠近凸透镜,移动光屏,三次成倒立实像的相关数据记录如表.分析表中数据,可得出结论:凸透镜成实像时,物距变小,像距变大,像变大.
(3)继续移动光源至物距为6 cm时,发现无论如何移动光屏,均不能在光屏上成像,人眼应从光屏(选填“光源”或“光屏”)一侧透过凸透镜观察光源的像,此时能否用(1)中的测量工具直接测出观察到的像高?不能(选填“能”或“不能”).
(4)若保持光源到光屏的距离为45 cm不变,仅移动凸透镜改变物距,则表中第2次实验的成像情况不能探究,理由是u+v＜45cm.

答案：
(1)刻度尺　
(2)大　大　
(3)光屏　不能
(4)2 $ u+v＜45\ \text{cm} $ 解析:
(1)若要测量光源在光屏上所成像的高度，还需要的测量工具是刻度尺。
(2)由表中数据可知，凸透镜成实像时，物距变小，像距变大，像变大。
(3)继续移动光源至物距为6cm，此时 $ u＜f $，成正立、放大的虚像，虚像与物体在透镜同侧，因此人眼应从光屏一侧透过凸透镜观察光源的像；因虚像不能用光屏承接，故不能用
(1)中的测量工具直接测出观察到的像高。
(4)若保持光源到光屏的距离为45cm不变，仅移动凸透镜改变物距，由表中数据可知，第1次实验的物距等于第3次实验的像距，第1次实验的像距等于第3次实验的物距，这两次的物距与像距之和均等于45cm，根据在光的折射中，光路是可逆的可知，光屏上能成清晰的实像，而第2次实验，$ u+v=40\ \text{cm}＜45\ \text{cm} $，因此仅移动凸透镜不能探究第2次实验。
