29. 新趋势 综合实践 (8 分)根据下列学科实践活动,回答问题.
制作“智能”投影仪
小明用硬纸板制作一个长方体暗箱,配置合适的凸透镜制成一个简易投影仪,将播放视频的手机放到指定位置,白屏上便能观察到放大的视频画面.

【设计与制作】

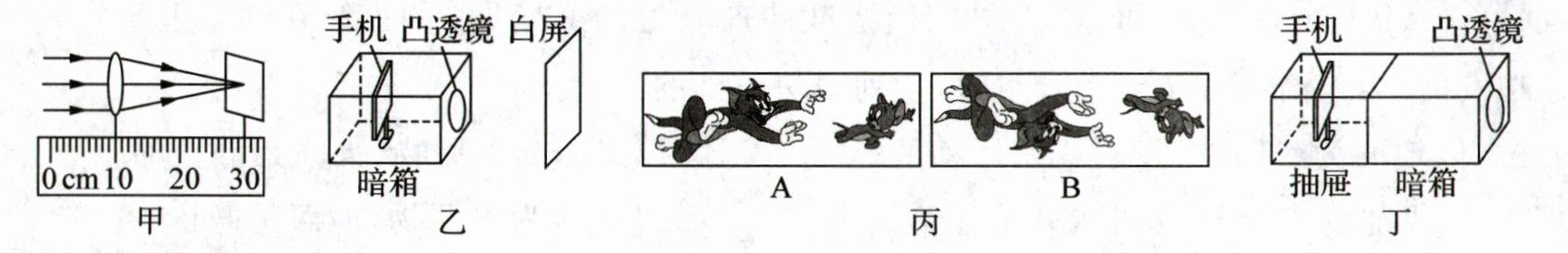

(1) 将凸透镜正对着太阳光,来回移动光屏,在光屏上找到最小、最亮的光斑,测量出它的焦距,如图甲所示.
(2) 如图乙,制作时使凸透镜、手机和白屏三者中心在同一水平直线上,使像成在白屏中央;现有宽和高均为 18 cm,长度分别为 10 cm、20 cm 和 40 cm 的三个纸盒,则他应选择长度为40cm 的纸盒做暗箱.
(3) 为了使投影仪具有更好地观影效果,手机屏幕应该选图丙中B(选填“A”或“B”)的放置方式.
【优化与改进】
(4) 小明给暗箱设计了一个抽屉,如图丁所示.这样设计的优点是便于改变物距.
(5) 若要使白屏上的像变得更大,他的操作是向右推动抽屉.

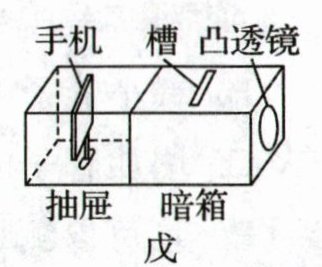

(6) 观影时小明发现白屏上的画面偏暗,于是在暗箱上开槽,如图戊,插入某种类型的透镜后,画面的亮度增强,但模糊不清,则这块透镜是凸透镜;为了得到清晰的像,他接下来应将白屏向左(或靠近凸透镜方向)移动.

答案：
(1)来回　
(2)使像成在白屏中央　40　
(3)B
(4)便于改变物距　
(5)向右推动抽屉　　
(6)凸　左(或靠近凸透镜方向)　解析:
(1)将凸透镜正对太阳光时，光屏上会形成一个光斑，通过来回移动光屏找到光斑最小、最亮的位置，对应的距离即为凸透镜的焦距。
(2)为了使像成在白屏中央，制作时需使凸透镜、手机和白屏三者的中心在同一水平直线上。由图甲可知，凸透镜的焦距$f = 30.0cm - 10.0cm = 20.0cm$，投影仪是根据物距大于一倍焦距、小于二倍焦距制成的，故只有40cm的纸盒长度能满足要求，所以他应选择长度为40cm的纸盒做暗箱。
(3)凸透镜成实像时，像与物上下颠倒，为了使投影仪具有更好地观影效果，手机屏幕应该倒着放，即应选择图丙中B的放置方式。
(4)抽屉设计使得凸透镜与手机屏幕之间的距离可以灵活调整，便于改变物距。
(5)根据凸透镜成实像时物近像远像变大可知，若要使白屏上的像变得更大，可以减小物距，则他的操作是向右推动抽屉。
(6)凸透镜对光有会聚作用，插入凸透镜后，画面的亮度增强，但模糊不清；调节白屏的位置减小像距可使成像清晰，所以为了得到清晰的像，他接下来应将白屏向左(或靠近凸透镜方向)移动。
