《2025年亮点给力大试卷八年级物理上册苏科版》

20. 如图所示,物体AB和平面镜MN都竖直放置在水平面上,AB与MN之间的水平距离为20cm.若在图示的基础上保持AB不动,将MN绕N点逆时针旋转90°,则物体AB中点A的像A'的运动轨迹为曲线(选填“直线”或“曲线”),像A'到N点的距离不变(选填“变大”“变小”或“不变”).

答案： 曲线　不变

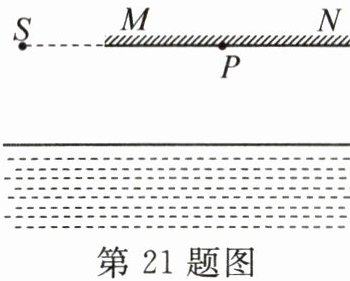

21. 如图为某水文站设计的检测水位的示意图.光源S与光屏MN在同一水平面上,从光源S发出的一束方向不变、与水平面成45°角的光,经水面反射后在光屏上的P点处形成一个光斑,光斑的位置随水位的变化而变化.光屏MN在水中所形成的像是______(选填“虚像”或“实像”);若光斑P向左移动了2.4m,说明水位______(选填“升高”或“降低”)了______m.

答案：
虚像　升高　1.2　解析:水面相当于平面镜，平面镜成的是等大的虚像，则光屏MN在水中所形成的像是正立、等大的虚像.如下图所示，先通过水面作出光源S在水中的像$S'$，连接$S'P$交水面于点O，则SO为入射光线，OP为反射光线，若光斑P向左移动到A点，说明水位上升了;由题意知$PA = 2.4m$，由数学知识可知$CO = PA = 2.4m$，从S发出的入射光始终与水平面成$45^{\circ}$角，$\triangle CFO$为等腰直角三角形，所以$EF=\frac{1}{2}CO=\frac{1}{2}×2.4m = 1.2m$，即水位升高了1.2m.
　　　　　　

22. 如图所示,一点光源位于金属圆筒内部轴线上A点,圆筒轴线与凸透镜主光轴重合,光屏与圆筒轴线垂直且距离透镜足够远.此时点光源正好在光屏上成一个清晰的像,测出此时凸透镜与圆筒右端面的距离为L;向右移动凸透镜到适当位置,光屏上再次出现了清晰的像.由于光源位于圆筒的内部,无法直接测出A点与圆筒右端面的距离d,为了求出d的大小,在上述过程中还需要测量的一个物理量是______第二次成像时透镜与光屏的距离;如果用N表示该物理量的大小,可得d= ______N - L(用题中已知和测得的物理量符号表示).

答案： 第二次成像时透镜与光屏的距离　$N - L$

23. (7分)按要求作图.

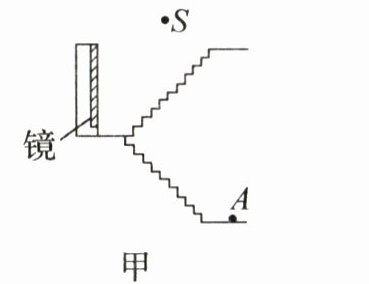

(1) 如图甲所示,学校教学楼楼梯拐角处墙上装了一面镜子,能通过光的反射对楼道进行照明.请画出灯S在镜中的像S'及灯S经过镜子照射到下层楼道A点的光路.

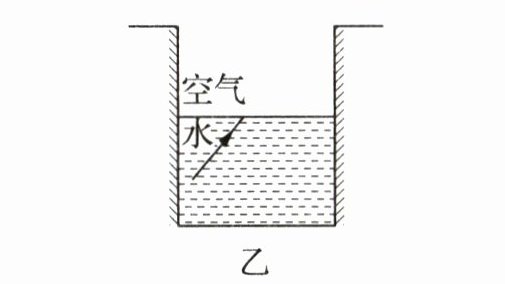

(2) 在图乙中画出折射光线的大致方向并标出折射角i.
(3) 如图丙,S'是点光源S在平面镜中所成的像,S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F.画出点光源S;补充入射光线;画出反射光线经过凸透镜的折射光线.

答案：

(1)如图所示
　　　　　　　
(2)如图所示
　　　　　　　　
(3)如图所示
　　　　　

24. (8分)(2024·江苏徐州)如图甲所示,在探究光的反射定律实验中,平面镜水平放置,白色纸板竖直地立在平面镜上,将激光笔发出的一束激光紧贴纸板射向镜面上的O点.
(1) 在纸板上能看到激光路径,是因为激光在纸板表面发生漫反射.
(2) 图甲中,激光与平面镜成40°角入射,则反射角为50°.
(3) 纸板上可以同时看到入射光线和反射光线,说明它们和法线在同一平面内.
(4) 如图乙所示,纸板绕CD轴向后转动一定角度,再将激光紧贴纸板射向镜面上的O点,此时纸板上看不到反射光线,保持平面镜和入射光线位置不变,要在纸板上同时显示入射光线和反射光线,应怎样调整纸板?调整纸板与入射光线在同一平面且垂直于平面镜.

答案：
(1)漫　
(2)$50^{\circ}$　
(3)同一平面　
(4)调整纸板与入射光线在同一平面且垂直于平面镜
