《2025年5年中考3年模拟九年级物理全一册人教版》

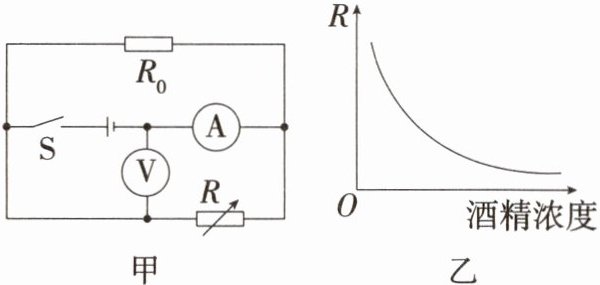

6. [2024 山东东营中考] 图甲是某酒精测试仪的简化电路图,R₀为定值电阻,R 为酒精气体传感器,其阻值随酒精浓度变化的图像如图乙所示。若电源电压不变,闭合开关,当 R 周围酒精浓度增加时,下列判断正确的是 (D)

A.电流表示数变小
B.电压表示数变大
C.电压表与电流表示数的比值不变
D.电路消耗的总功率变大

答案： 6.D 由图甲可知,$R_{0}$与R并联,电流表测干路电流,电压表测电源电压。由图乙可知,当R周围酒精浓度增加时,R的阻值变小,根据欧姆定律可知,通过R的电流变大,而通过$R_{0}$的电流不变,则干路电流变大,即电流表示数变大,故A错误;电源电压不变,则电压表示数不变,故B错误;因电压表示数不变,电流表示数变大,则电压表与电流表示数的比值变小,故C错误;电源电压不变,干路电流变大,根据$P=UI$可知,电路消耗的总功率变大,故D正确。故选D。

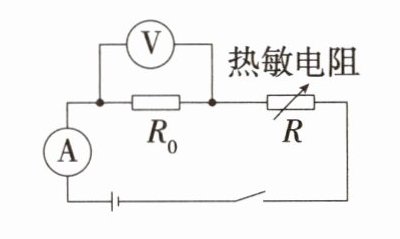

7. 新科学思维 [2024 内蒙古赤峰中考] 如图电路中,电源电压为 6V 恒定不变,R 为热敏电阻,其阻值随温度变化关系如表所示。定值电阻 R₀阻值为 200Ω,闭合开关后,下列说法正确的是 ( C )

A.温度升高时,电流表示数变小
B.温度升高时,电压表示数变小
C.温度降低时,电压表示数与电流表示数的比值不变
D.当温度为 30℃时,电路总功率为 0.18W

答案： 7.C 温度升高,由表中数据可知,R电阻变小,电流变大,定值电阻两端的电压变大,即电流表和电压表的示数均变大,A、B错误;电压表测定值电阻两端的电压,电流表测通过定值电阻的电流,根据欧姆定律,两表示数的比值等于定值电阻的阻值,所以比值不变,C正确;当温度为$30\ ^{\circ}\text{C}$时,电阻$R=360\ \Omega$,故电路总功率$P=\frac{U^{2}}{R_{\text{总}}}=\frac{(6\ \text{V})^{2}}{200\ \Omega+360\ \Omega}\approx0.064\ \text{W}$,D错误。故选C。

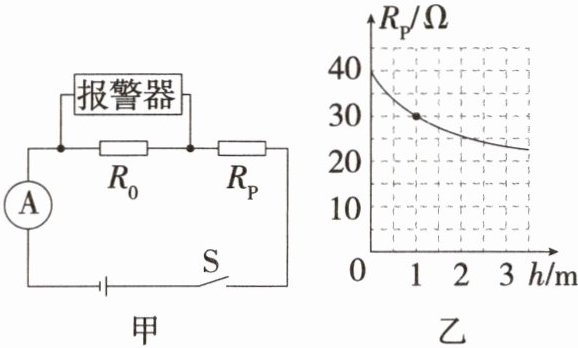

8. 新安全与健康 [2024 山东济南中考] 学校开展了防溺水安全教育后,小华组经过合作探究,设计了一种可以戴在手腕上的防溺水定位求救报警器,其简化电路如图甲所示。已知电源电压为 6V,报警器由电压表改装,R₀是定值电阻,R_P 是压敏电阻,图乙是压敏电阻阻值 R_P 随水深 h 变化的图像。报警器未浸入水中时,R_P 的阻值为 40Ω,电流表示数是 0.12A；报警器浸入水下深度 h 大于等于 1m 时,报警器报警,当 h 为 1m 时,R₀两端的电压为 1.5V。通过计算回答：
(1) 报警器未浸入水中时,R_P 两端的电压是多少？
(2) 报警器浸入水下深度 h 为 1m 时,通过 R_P 的电流是多少？
(3) 报警器浸入水下深度 h 为 1m 时,R_P 的电功率是多少？

答案： 8.解析
(1)由图甲可知,两电阻串联,电流表测电路中的电流;报警器未浸入水中时,$R_{\text{P}}$的阻值为40 Ω,电流表示数是0.12 A,则$R_{\text{P}}$两端的电压为$U_{\text{P}}=I_{1}R_{\text{P}}=0.12\ \text{A}×40\ \Omega=4.8\ \text{V}$;
(2)由图乙可知,报警器浸入水下深度h为1 m时,$R_{\text{P}}$的阻值为30 Ω,$R_{0}$两端的电压为1.5 V,根据串联电路电压规律可知,$R_{\text{P}}$两端电压为$U_{\text{P}}'=U-U_{0}=6\ \text{V}-1.5\ \text{V}=4.5\ \text{V}$,则通过$R_{\text{P}}$的电流为$I_{\text{P}}=\frac{U_{\text{P}}'}{R_{\text{P}}'}=\frac{4.5\ \text{V}}{30\ \Omega}=0.15\ \text{A}$;
(3)报警器浸入水下深度h为1 m时,$R_{\text{P}}$的电功率为$P=U_{\text{P}}'I_{\text{P}}'=4.5\ \text{V}×0.15\ \text{A}=0.675\ \text{W}$。
