《2025年5年中考3年模拟九年级物理全一册人教版》

7. 如图甲所示电路,闭合开关后灯 $ L_1 $、$ L_2 $ 均正常发光,电流表 $ A_1 $、$ A_2 $ 的示数都如图乙所示。下列说法正确的是 (C)
A.灯 $ L_1 $、$ L_2 $ 是串联的
B.流过灯 $ L_2 $ 的电流是 1.5 A
C.流过灯 $ L_1 $ 的电流是 1.2 A
D.干路中的电流为 1.8 A

答案： C 由图甲知，闭合开关后两灯并联，A₁测干路电流，A₂测L₂所在支路的电流，A₁选的是0~3A量程，分度值为0.1A，示数为1.5A，即干路电流I = 1.5A；A₂选的是0~0.6A量程，分度值为0.02A，示数为0.3A，即通过L₂的电流I₂ = 0.3A，则通过L₁的电流I₁ = I - I₂ = 1.5A - 0.3A = 1.2A。故选C。

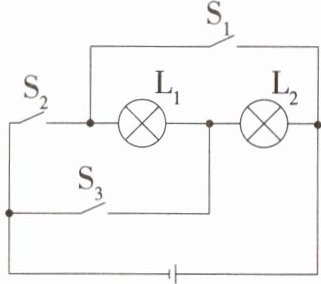

8. 如图所示的电路图,下列说法中不正确的是 ( D )

A.闭合 $ S_2 $,断开 $ S_1 $、$ S_3 $,两灯串联
B.闭合 $ S_1 $、$ S_3 $,断开 $ S_2 $,两灯并联
C.闭合 $ S_1 $、$ S_2 $,断开 $ S_3 $,两灯短路
D.闭合 $ S_2 $、$ S_3 $,断开 $ S_1 $,两灯均发光

答案： D 闭合S₂，断开S₁、S₃，L₁、L₂顺次连接，因此L₁、L₂串联，故A正确；闭合S₁、S₃，断开S₂，L₁、L₂并列在两点之间，因此L₁、L₂并联，故B正确；闭合S₁、S₂，断开S₃，电流经导线直接回到电源的负极，会造成两灯短路，即电源短路，故C正确；闭合S₂、S₃，断开S₁，电路为L₁的简单电路，L₂被短路，所以L₁亮、L₂不亮，故D错误。故选D。

9. 用塑料棒摩擦毛衣,塑料棒能够吸引碎纸屑,说明带电体具有吸引轻小物体的性质。如果用摩擦过的塑料棒接触验电器金属小球(如图所示),验电器的金属箔片张开,这是因为箔片带同(选填“同”或“异”)种电荷相互排斥。摩擦起电的实质是电子在物质间转移。

答案： 吸引轻小物体 同 电子

10. 如图所示是电扇中的一个自动保护装置。当电扇不慎被碰倒或倾倒时,小球会滚向一侧使电路断开(选填“断开”“短路”或“闭合”),起到保护电扇的作用,这个保护装置在电扇电路中的作用相当于开关。

答案： 断开 开关

11. 如图所示的电路中,若要使灯 $ L_1 $ 和 $ L_2 $ 连成并联电路,应闭合开关S₁、S₃;电路中绝对不允许同时闭合 $ S_1 $、$ S_2 $,如果同时闭合 $ S_1 $、$ S_2 $,会使电源短路。

答案： S₁、S₃ 短路

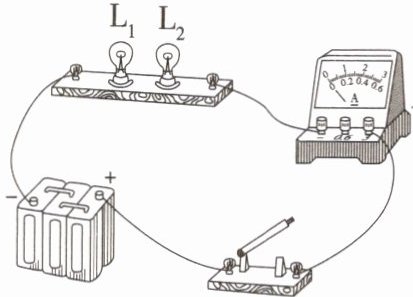

12. 如图所示,两灯泡 $ L_1 $、$ L_2 $ 在盒内的连接方式未知,电源电压一定,开关闭合后两灯泡均发光,电流表的读数为 1.2 A;若把 $ L_1 $ 取下,$ L_2 $ 仍发光,电流表读数变为 0.3 A,则 $ L_1 $ 和 $ L_2 $ 是并联的,通过灯 $ L_1 $ 的电流是0.9A,通过灯 $ L_2 $ 的电流是0.3A。

答案： 并 0.9 0.3
