《2025年5年中考3年模拟九年级物理全一册人教版》

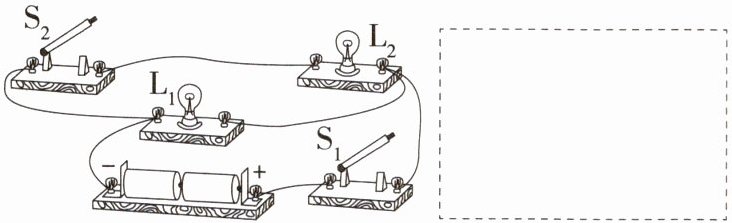

7. 「2025山东日照月考」根据图中所示的实物电路图,在虚线框内画出对应的电路图。

答案：
解析 由实物图知，电流从电源正极流出，经过开关S₁开始分支，一支经灯泡L₁，另一支经灯泡L₂、开关S₂，然后两支汇合共同回到电源负极，如图所示。
　　　　　　
方法归纳 根据实物图画电路图的方法:
(1)先通后补法:根据要求先构成一个通路，然后找到分流点和汇合点，再补全余下的电路;
(2)先支后干法:先把用电器按要求并联起来，再连接干路(即把正极、分流点、汇合点、负极连接起来)。

8. 「2024福建福州期中」器材:红灯泡$L_{1}$、绿灯泡$L_{2}$各一个,开关两个,电源一个,导线若干。要求:只闭合$S_{1}$,红灯亮;再闭合$S_{2}$,绿灯亮;只闭合$S_{2}$,两灯都不亮。请画出电路图。

答案：
解析 由题意知，只闭合S₁，红灯亮;再闭合S₂，绿灯亮，这说明红灯、绿灯能独立工作，是并联的;只闭合S₂，两灯都不亮，说明开关S₁在干路上，开关S₂在支路上，如图所示。
　　　　　　

9. 新中考开放性设问「2024四川成都月考」在医院住院部,病人需要护理时,闭合床头开关,就能及时通知值班室里的护士。这个呼叫电路应该怎么设计呢?实验小组进行了模拟设计。
(1)设计呼叫电路时,下列因素中,不需要考虑的是D。
A. 护士工作很忙,要用多种信号提醒
B. 能够确定呼叫发出的位置
C. 呼叫信号强弱合适
D. 值班室是否有护士值班

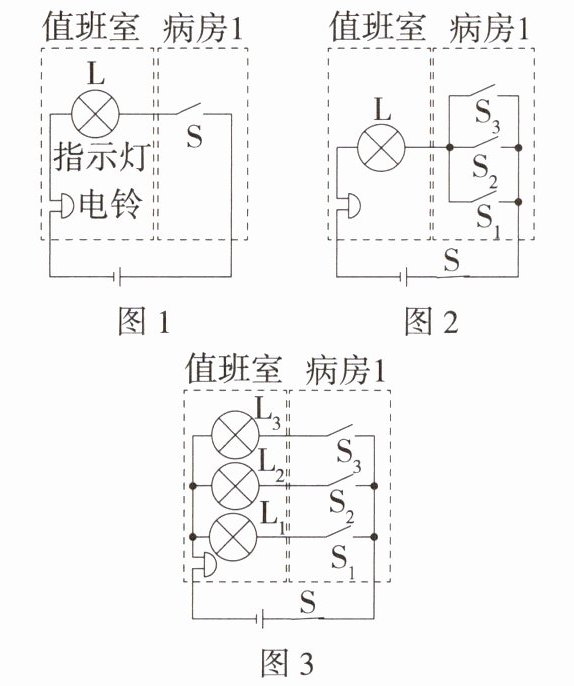

(2)小李同学以一个病房只有一张病床为例,设计了如图1所示的电路。该电路能不能达到呼叫目的?
答:能达到。
(3)当一个病房有三张病床时,小杨同学设计的电路如图2所示,小张同学设计的电路如图3所示。对比这两个电路,图3电路的优点是能够确定发出呼叫的床位。
(4)关于图3所示的呼叫电路,下列说法不合理的是 ( B )
A. 电源能长时间稳定供电
B. 指示灯不要选择节能灯
C. 电铃工作时将电能转化为机械能,声音不宜太大
D. 病房开关必须安全且使用方便

答案：
(1)D
(2)能达到
(3)能够确定发出呼叫的床位
(4)B
解析
(1)设计呼叫电路时，需要护士能够确定呼叫床位的位置，由于护士的工作较多，所以设计电路时，需要用多种信号提醒，提醒信号的强弱要合适，不能影响他人，不需要考虑的因素是值班室是否有护士值班;
(2)一个病房只有一张病床，所以只要闭合开关，铃响灯亮，就能达到呼叫目的;
(3)由图2可知，闭合三个开关中的任意一个，铃响灯亮，但无法确定是哪个床位呼叫;由图3可知，每个床位都有对应的一个灯，闭合一个开关，铃响灯亮，根据亮的灯可以确定是哪个床位呼叫;
(4)为了能随时了解病人的情况，该电路要能长时间稳定工作，故电源要能长时间稳定供电，故A合理;指示灯选择节能灯，可以省电，故B不合理;电铃声音不宜太大，否则会影响到其他病人的休息，故C合理;病房开关必须安全且使用方便，这样不容易发生触电事故，故D合理。
